在现实生活中，干簧管（Reed Switch）有许多重要的应用，如磁性门开关、笔记本电脑、智能手机等。在本篇文章中，我们将了解一些干簧管的知识，并介绍如何使用Arduino开发板连接干簧管。
干簧管（Reed Switch）

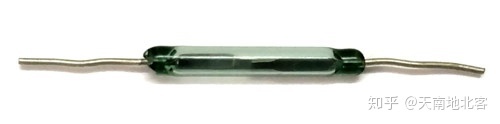

干簧管，又称磁力开关或磁簧开关，基本上是一个电气开关，当磁场靠近时它会动作。W. B. Ellwood于1936年在贝尔实验室发明。它是由在真空下保持在玻璃管内的两个小金属片组成。在典型的干簧管中，两个金属片将由铁磁材料制成，并覆盖有铑或钌金属，以使它们具有长寿命。当开关周围存在磁场时，将会激活开关。
两个金属片的玻璃外壳可以保护它们免受灰尘和其他颗粒的侵蚀。干簧管可以在任何环境中运行，例如存在易燃气体的环境或会影响开关触点的腐蚀环境。
干簧管有两种常见的类型：
1. 常开型干簧管
2. 常闭型干簧管
在常开型干簧管中，开关在没有磁场的情况下断开，并且在有磁场的情况下短接。在存在磁场的情况下，玻璃管内的两个金属触点彼此吸引以进行接触。
在常闭型干簧管中，开关在没有磁场的情况下短接，并且在有磁场的情况下断开。
干簧管常见的应用
● 用于电话交换机
● 在笔记本电脑中，如果合上盖子，屏幕就会处于睡眠状态
● 用于防盗报警系统中的门窗传感器
需要的组件
● Arduino Uno开发板
● 干簧管
● 电阻
● LED指示灯
● 磁铁
● 连接导线

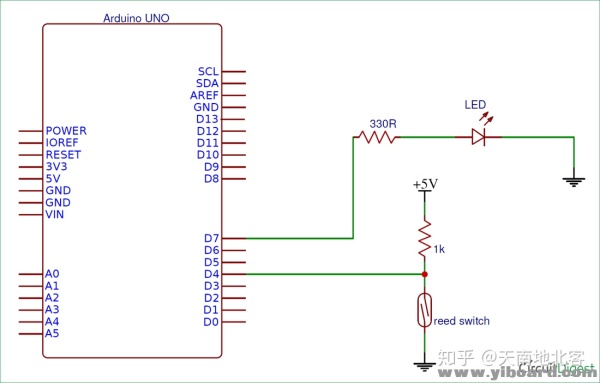

Arduino连接干簧管的电路图

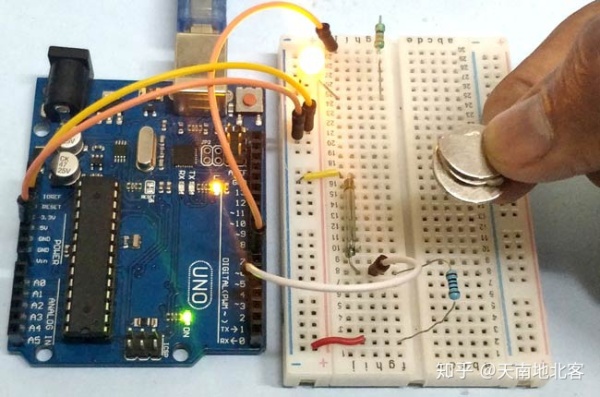

使用Arduino连接干簧管（Reed Switch）的工作过程
Arduino Uno开发板是一款基于ATmega328p微控制器的开源电路板。它有14个数字引脚（其中6个引脚可用作PWM输出）、6个模拟输入以及板载稳压器等。Arduino Uno具有32KB闪存、2KB SRAM和1KB EEPROM。它的工作频率为16MHz。 Arduino Uno支持串行、I2C、SPI通信，可用于与其他设备通信。下表显示了Arduino Uno的技术规格。
微控制器ATMEGA328P工作电压5V输入电压7-12V（推荐）数字I / O引脚14模拟引脚6闪存32KBSRAM2KBEEPROM1KB时钟频率16MHz

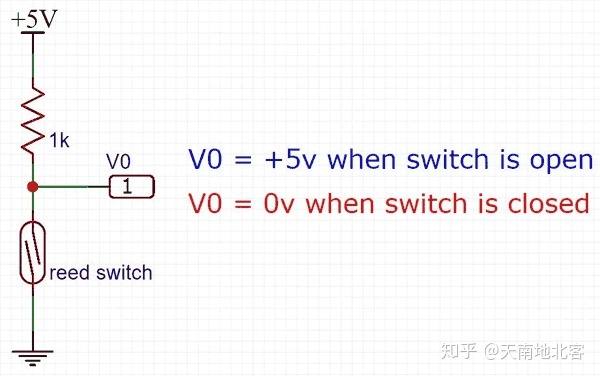

要将干簧管与Arduino进行连接，我们需要使用一个分压电路，如下图所示。开关断开时Vo为+ 5V，开关短接时为Vo。在本篇文章中，我们使用的是常开型干簧管。开关在存在磁场的情况下短接，并且在没有磁场的情况下闭合。
代码说明
本篇文章使用的完整代码将在末尾处给出。
在代码中，我们必须先定义Reed开关和LED连接到Arduino的引脚。干簧管连接到Arduino的数字引脚4，LED通过限流电阻连接到Arduino的数字引脚7。变量“reed_status”用于保存干簧的状态。
int LED = 7;
int reed_switch = 4;
int reed_status; 在setup()函数中，我们需要设置LED和干簧管连接的引脚状态。引脚4设置为输入，引脚7设置为输出。
void setup() {
pinMode(LED, OUTPUT);
pinMode(reed_switch, INPUT);
}
接下来，我们需要读取干簧管开关的状态。如果等于1，则开关断开，LED指示灯熄灭。如果它等于0，则开关短接，我们需要点亮LED灯。每秒重复一次这个过程。代码如下所示：
void loop() {
reed_status = digitalRead(reed_switch);
if (reed_status == 1)
digitalWrite(LED, LOW);
else
digitalWrite(LED, HIGH);
delay(1000);
}
以上就是使用Aduino开发板连接干簧管（Reed Switch）的方法。是不是很容易实现？如果您在使用过程中遇到问题，欢迎在本贴下面进行回复。
