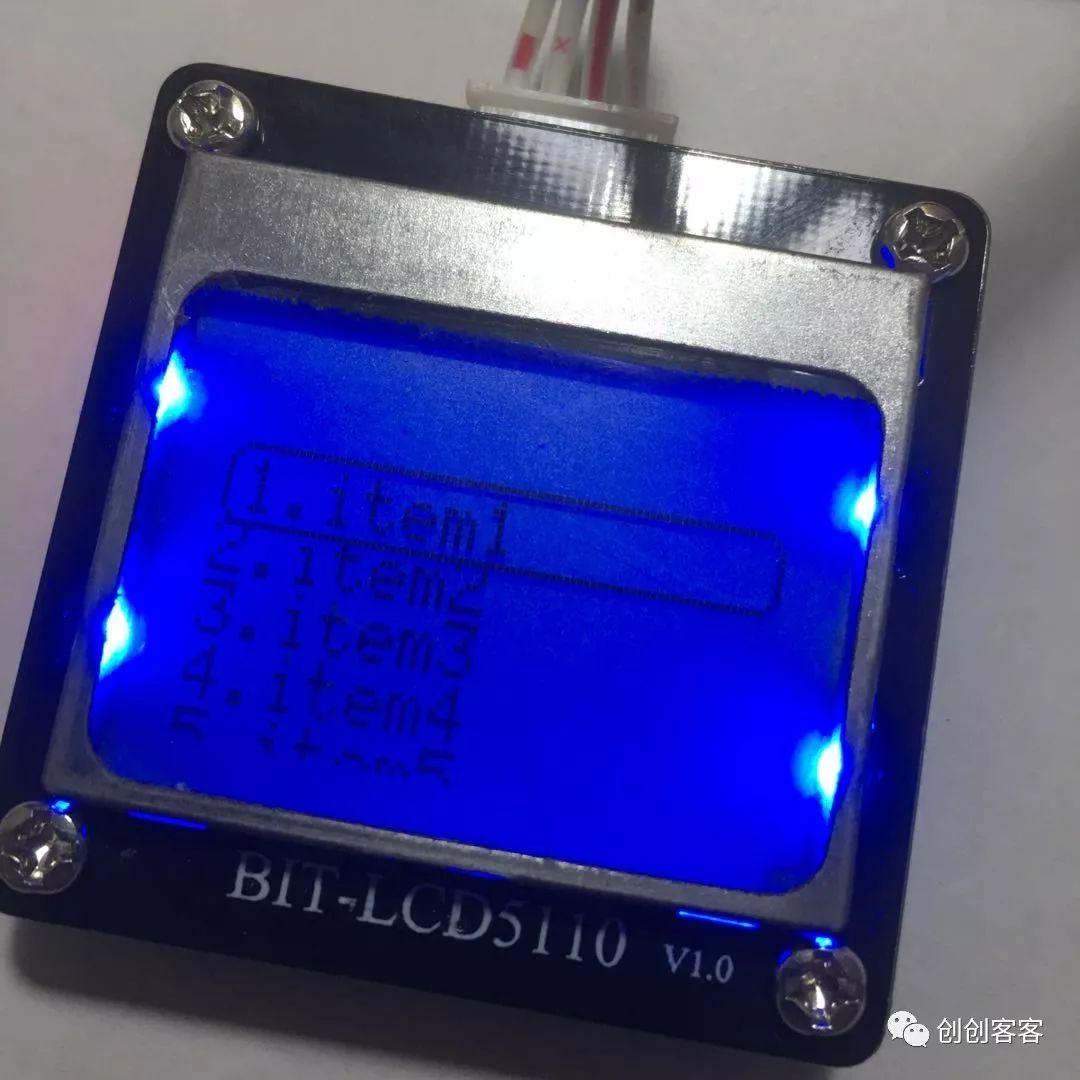

BIT-LCD5110模块功介绍

BIT-LCD5110是创创客客最新设计的基于nokia5110显示屏的模块，内部集成2D图形绘图显卡（stm32实现），同样适用了BIT系列模块统一的四线I2C接口。

内部集成四十多个读写寄存器：

可通过i2C读写直接实现绘图、游戏、屏保、菜单、显示字符等功能：



双色背光可选择：

1. 蓝色
2. 黄色



包含七种显示模式：

1. 软件版本显示模式
2. 绘画模式
3. 菜单显示模式
4. 屏保模式
5. 游戏1（移动球）模式

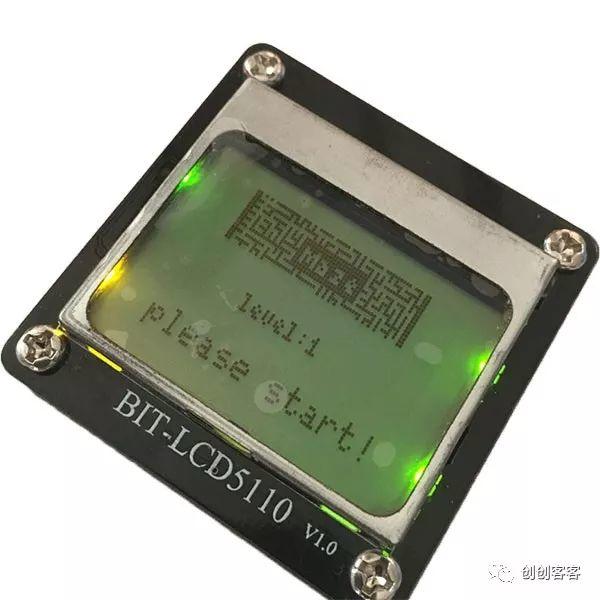

6. 游戏2（迷宫）模式
7. 游戏3（飞机）模式



支持弹窗显示功能；



支持7种控制命令：（通过编程就可以实现按键、摇杆、体感控制）

1. 上
2. 下
3. 左
4. 右
5. 确认
6. 返回
7. 数字



支持三种菜单显示功能：

1. 菜单增加条目
2. 菜单清除条目
3. 获取当前选择的条目









支持21种绘图指令：

1. 画线
2. 画竖线
3. 画横线
4. 画矩形
5. 填充矩形
6. 填充屏幕
7. 清除屏幕
8. 画圆
9. 填充圆
10. 画四分之一圆
11. 填充半圆
12. 画三角形
13. 填充三角形
14. 画圆角矩形
15. 填充圆角矩形
16. 画位图
17. 画字符
18. 设置显示坐标
19. 画像素点
20. 打印显示
21. 带换行打印显示





BIT-LCD5110 专为microbit ARduino设计，目前已经提供makecode扩展库和Arduino库。后期会继续提供mixly库

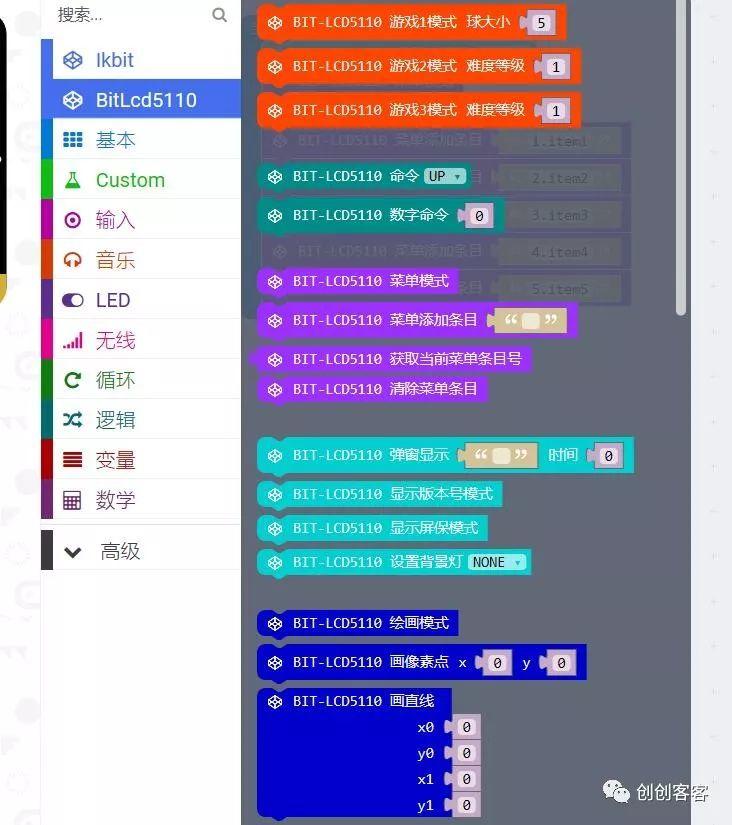

以上所有功能，都可以通过microbit图形化编程实现。

官方库下载地址：



makecode库：https://github.com/ckmaker-cckk/pxt-ikbit

Arduino库：https://github.com/ckmaker-cckk/ckmaker-Bit
