[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者

圣诞节又到啦！在欧美，火鸡是圣诞节的大菜，但对于国人来说，无论圣诞节还是圣诞节的火鸡，都只是个好玩凑热闹的理由。今天就来做个火鸡自动靶，当回火鸡狩猎者。

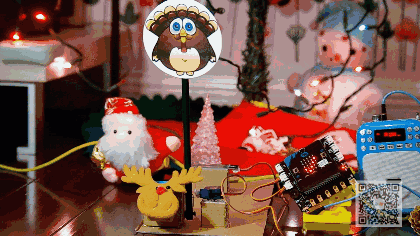

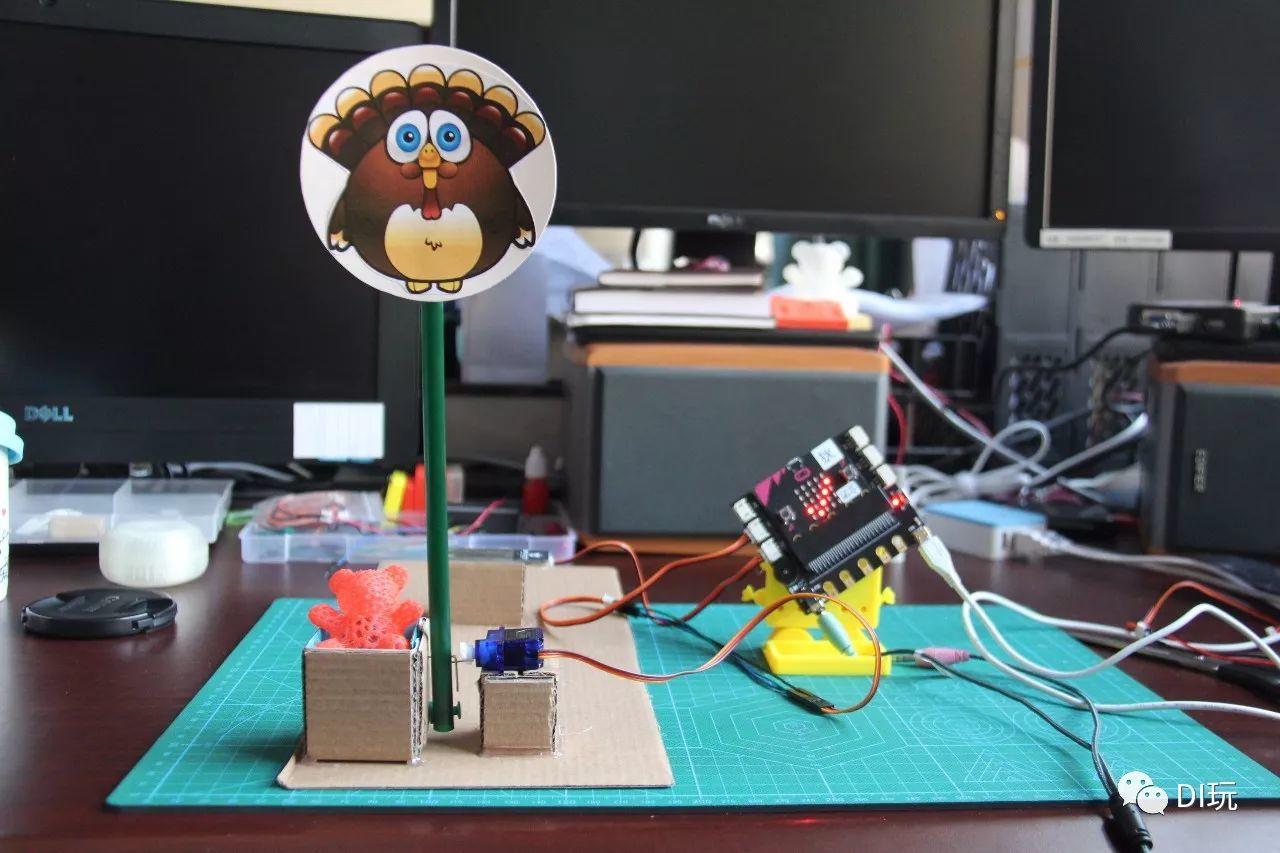

先上个动图，大伙一看就明白这节课要做啥了对吧？

安全提示：小米手里的玩具枪购于正规商店，是软性子弹。小朋友在购买这类玩具枪的时候务必选择安全、正规的产品，玩耍时不能直射人体。

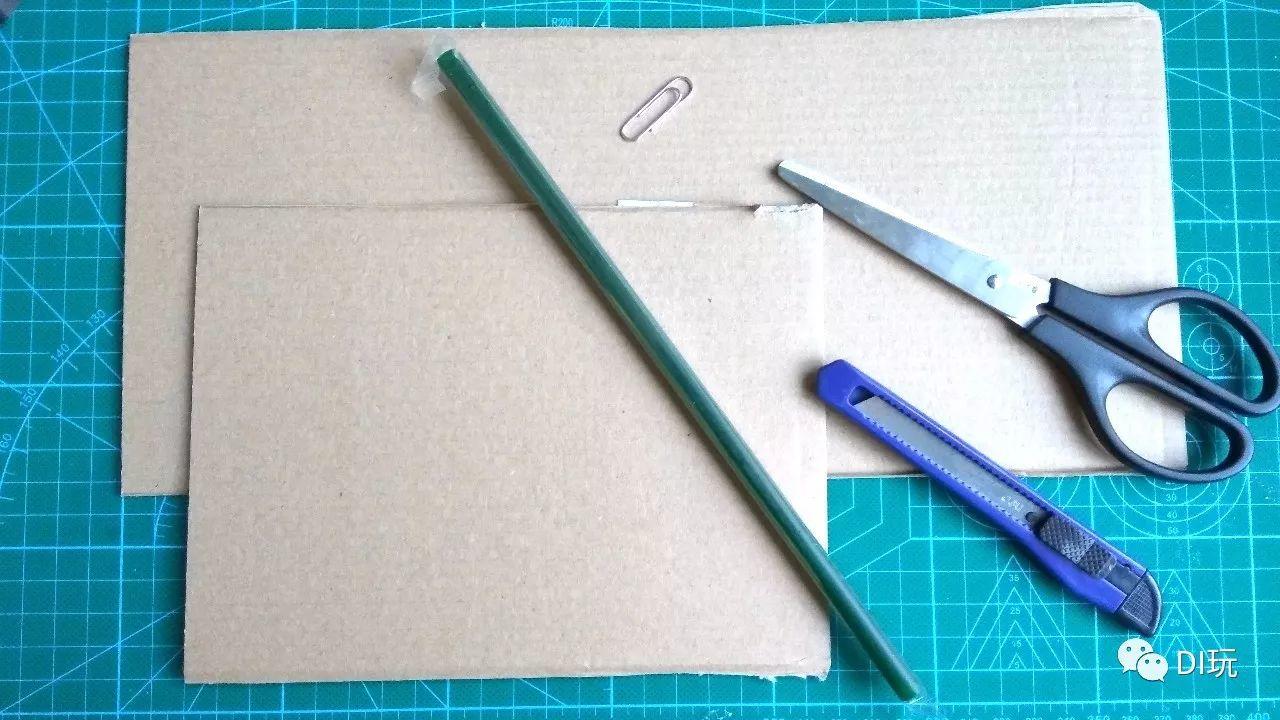

一如既往“白手起家”，利用没舍得扔的纸板盒，以及星巴克打包来的吸管。

---

原料：

BBC micro:bit     ×1

micro:bit扩展板  ×1

SG90舵机          ×1

土壤湿度传感器 ×1（要这个何用？往后看就明白了）

回形针               ×2

吸管                   ×1

工字钉               ×1

纸板若干

---



STEP 1 制作摇臂支座

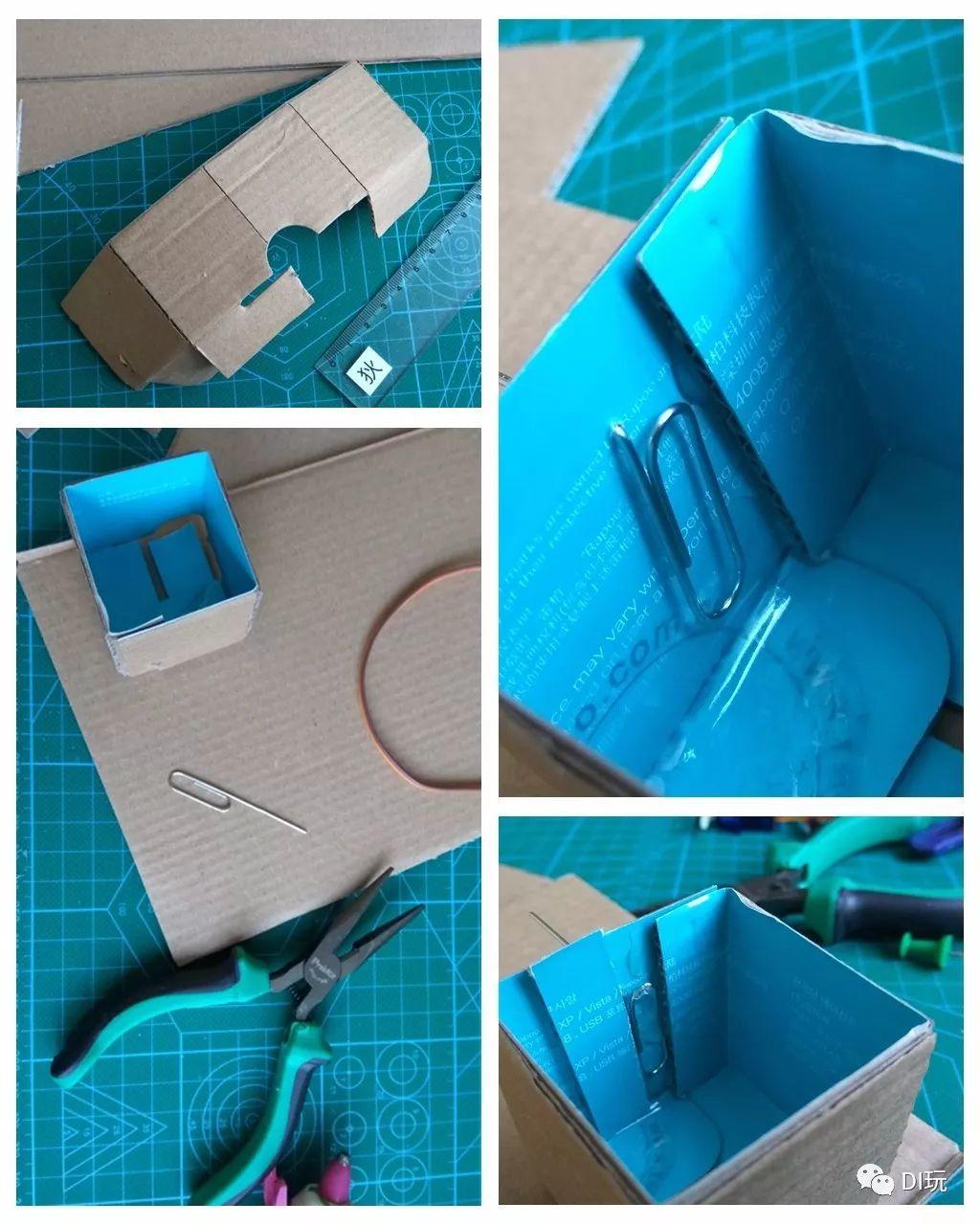

将回形针如图拗成型后，用两片纸板夹击固定。

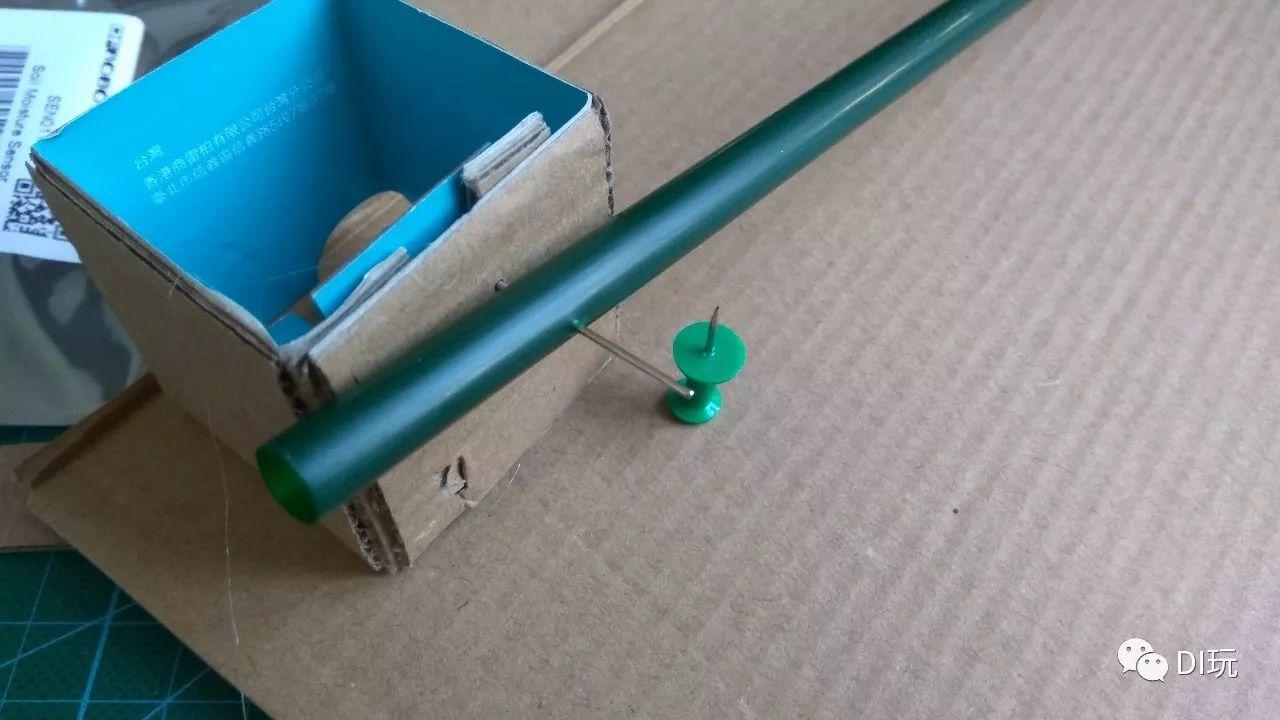

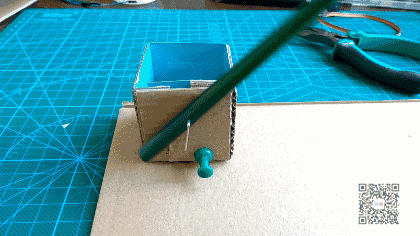

用工字钉充当限位器，使得摇杆在复位后不至于过度前倾。

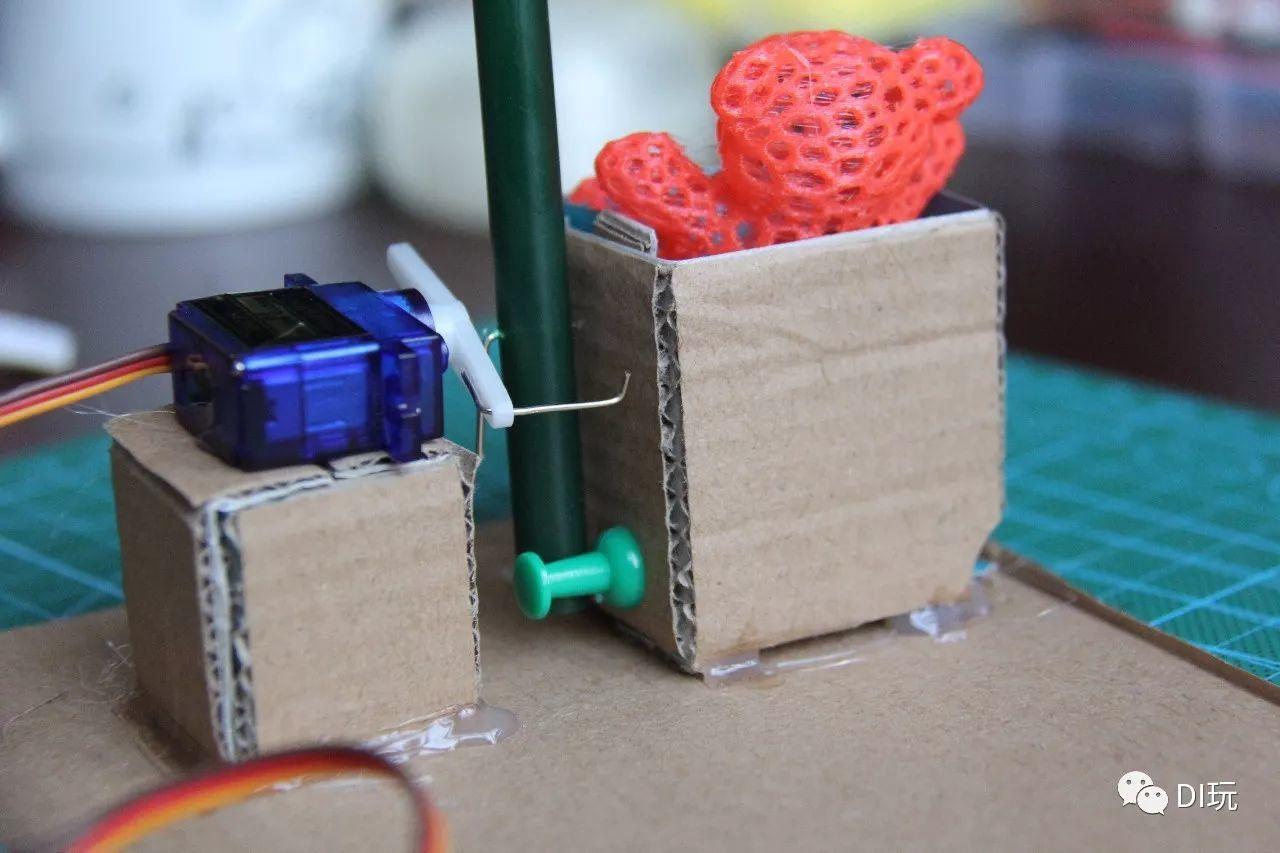

STEP 2 制作复位装置

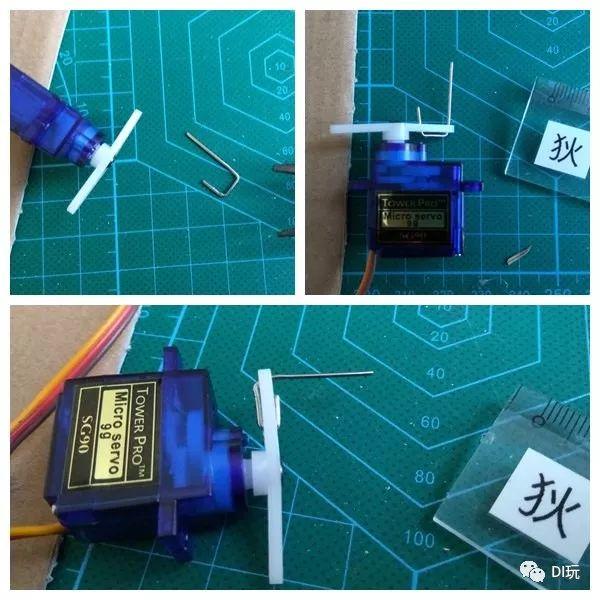

回形针刚好可以穿过舵盘的小孔。截一段，如图修整，使其牢固夹持在舵盘上。

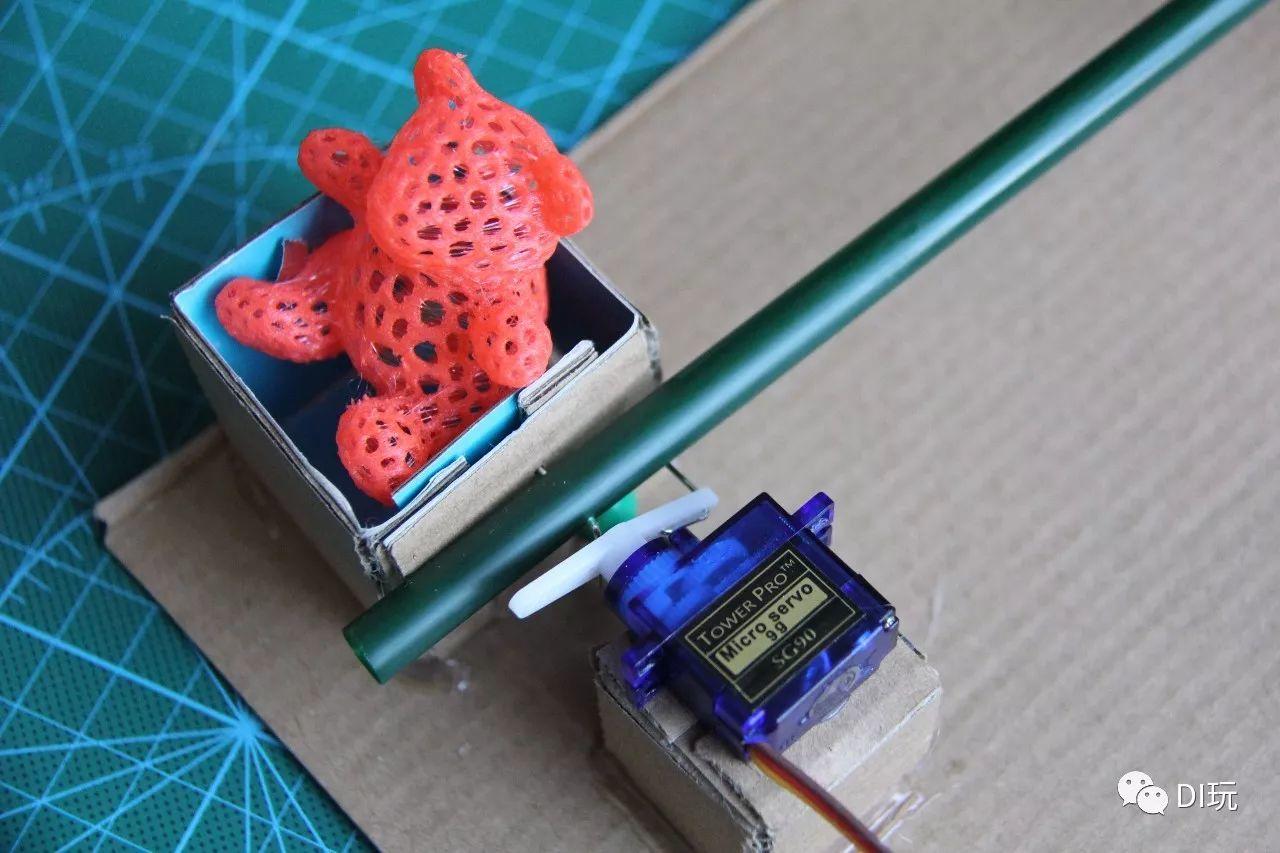

用纸板架个高度合适的底座，再用热熔胶固定舵机。注意舵机轴心应对准吸管摇臂的轴心。

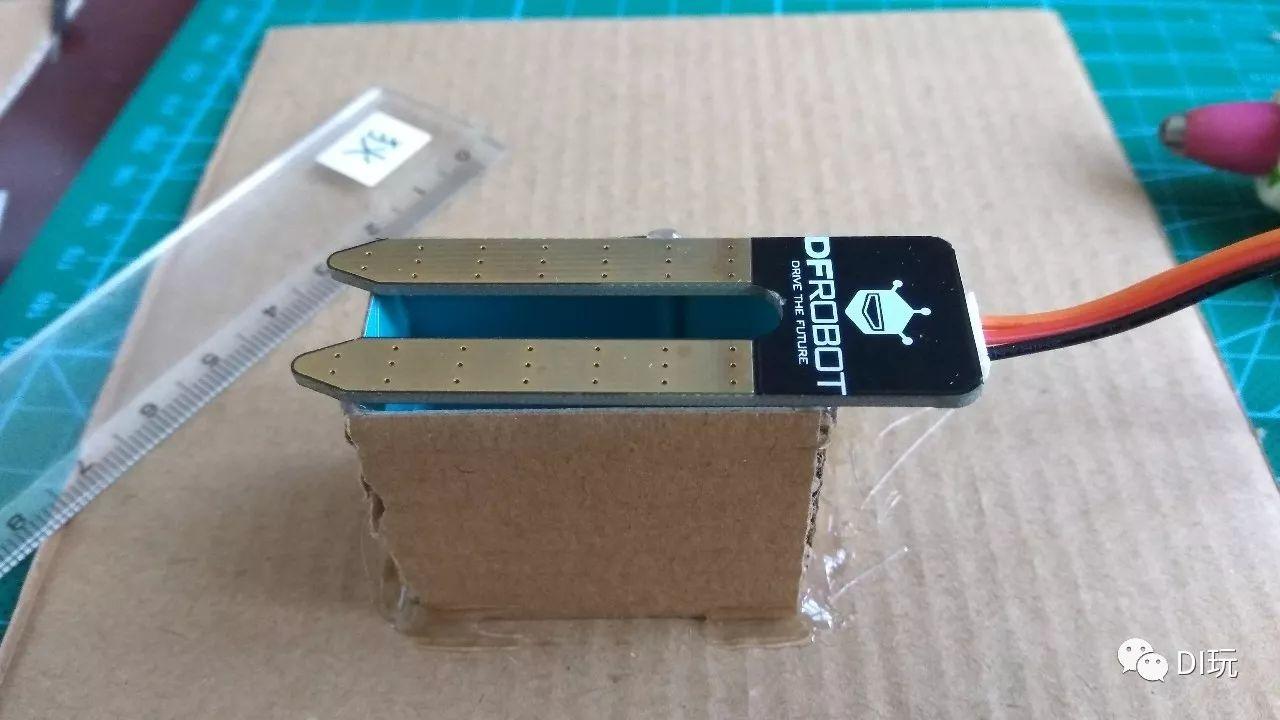

STEP3 安装土壤湿度传感器

这是对土壤湿度传感器的变通应用。我们将在摇臂上粘帖导电材料，当摇臂倒下时，导电材料会连通图中传感器的两个金色引脚，改变传感器输出的模拟量，充当一个检测开关。

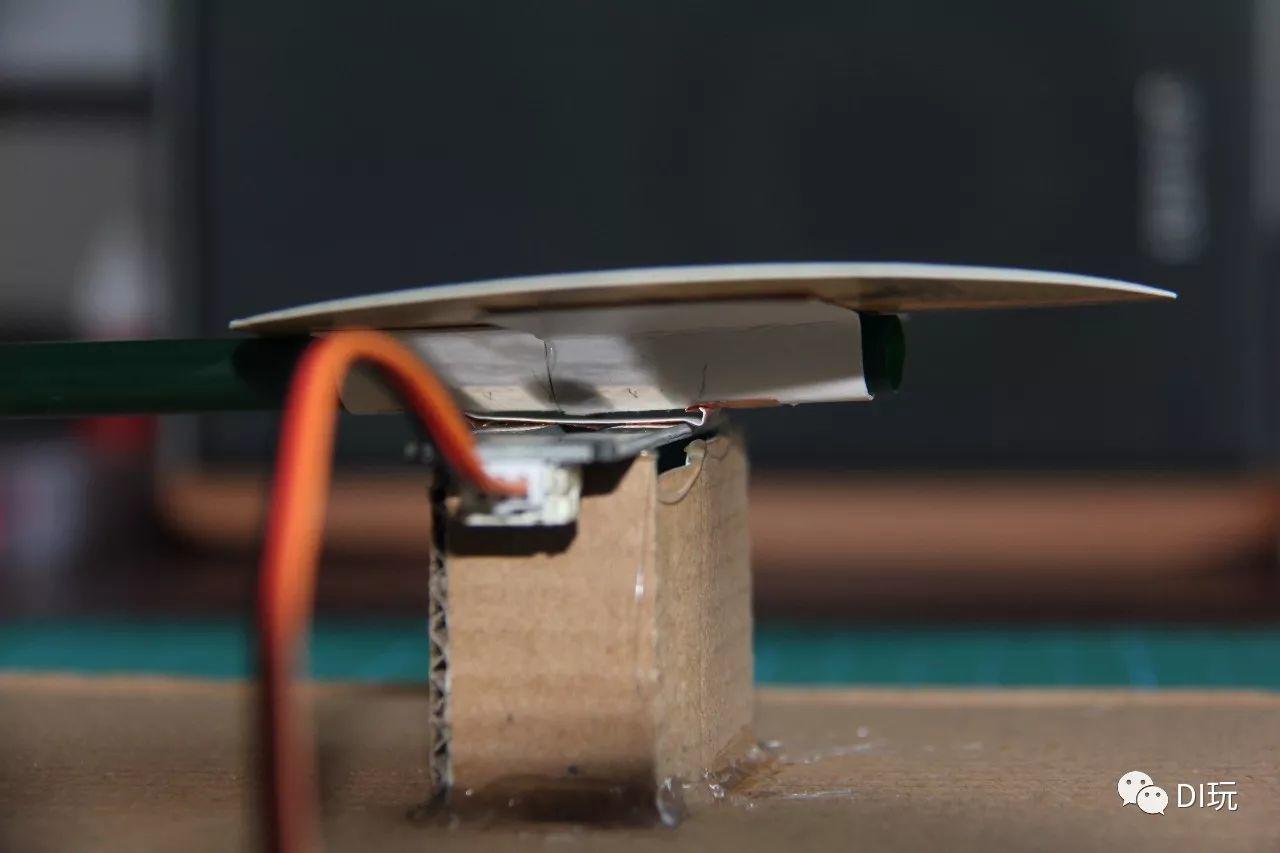

安装方法参考舵机，高度尽量做到和摇臂“平躺”时高度一致，以便确保摇臂倒下时，触点接触良好。

STEP 4 安装靶盘

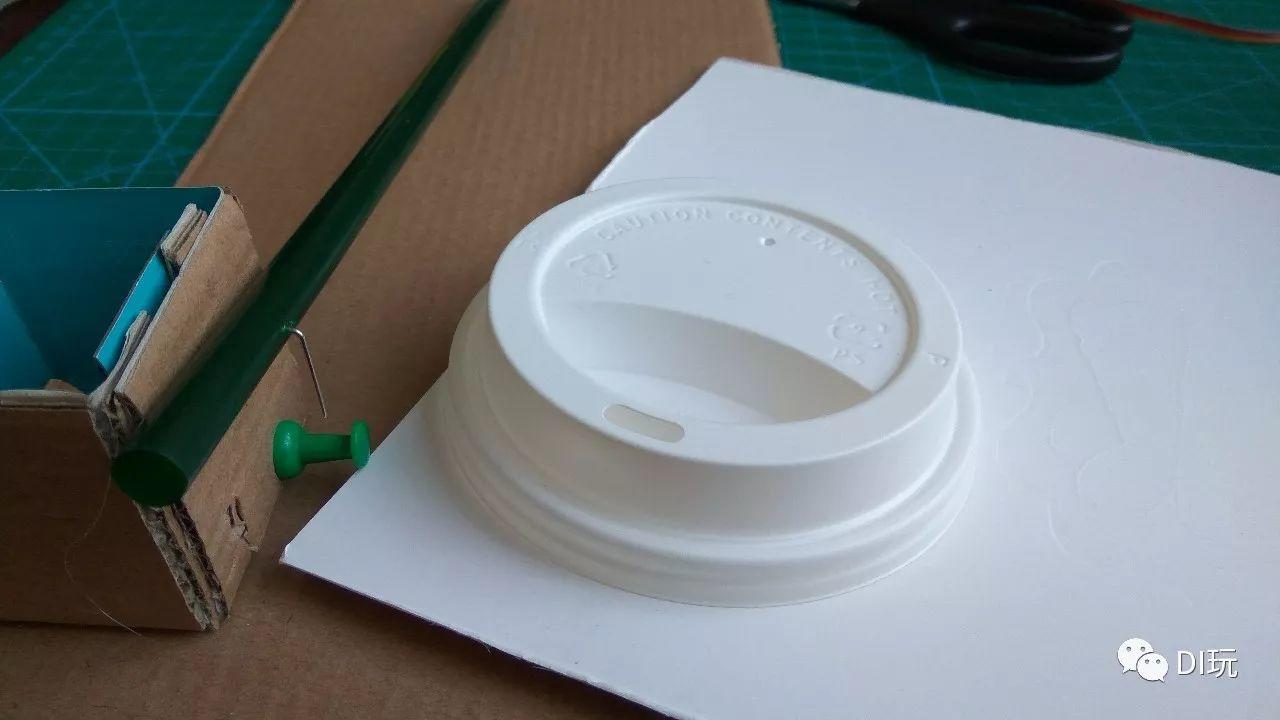

手头没圆规，随便找个参照物画个圈圈，把卡纸剪成圆形。

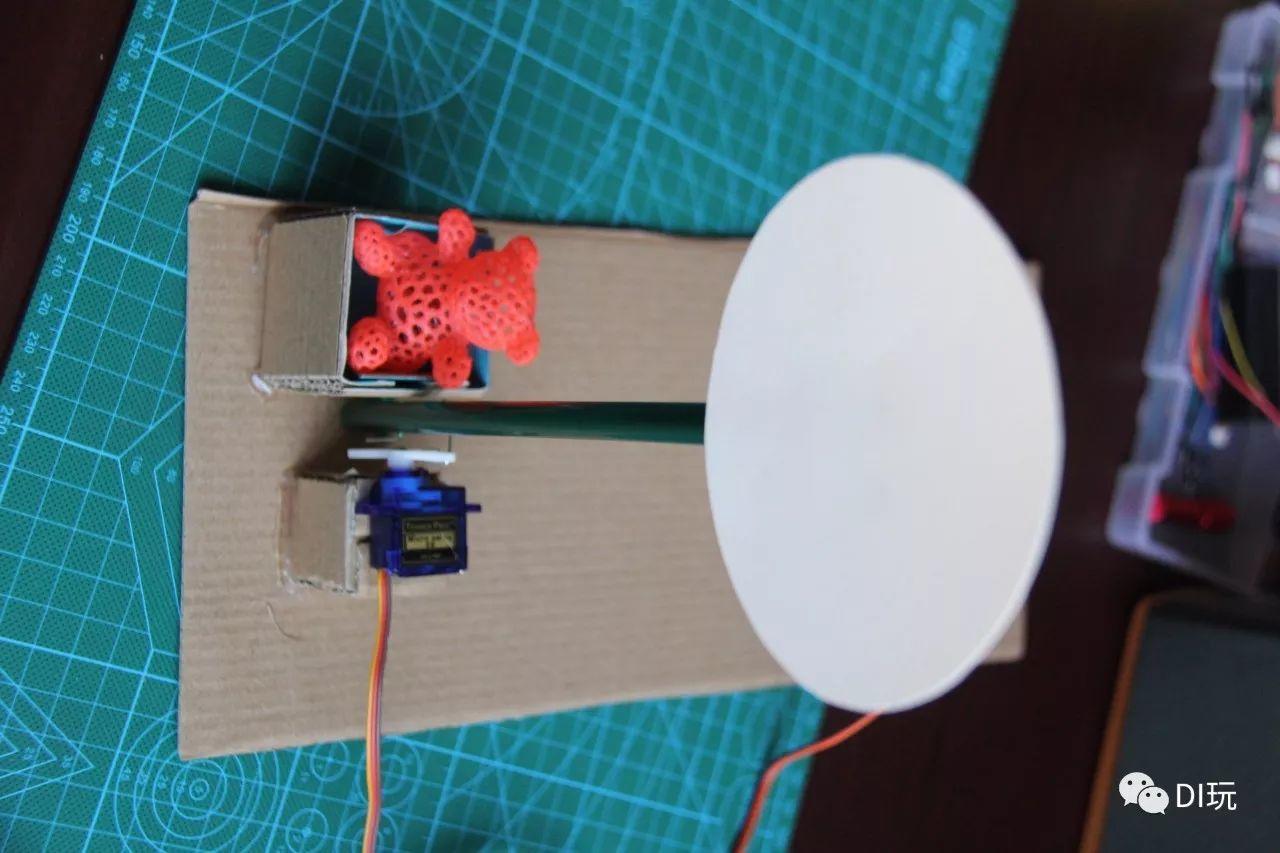

热熔胶伺候，固定到摇臂上。

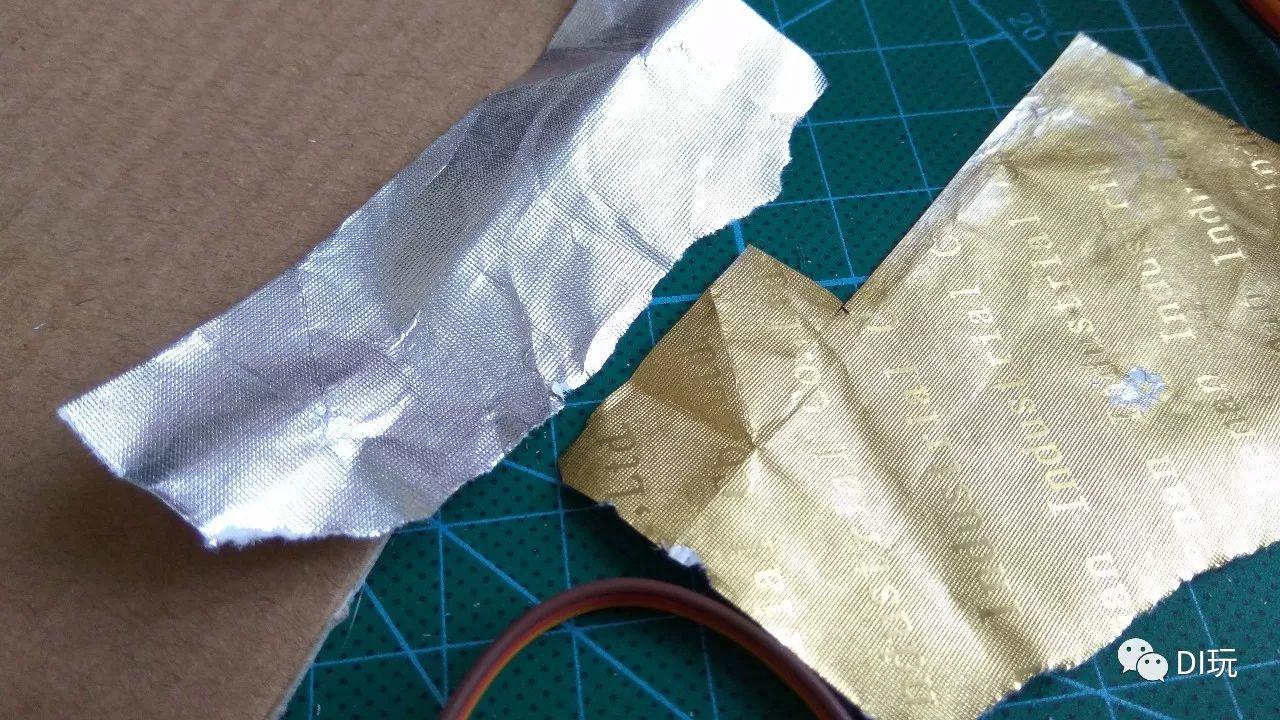

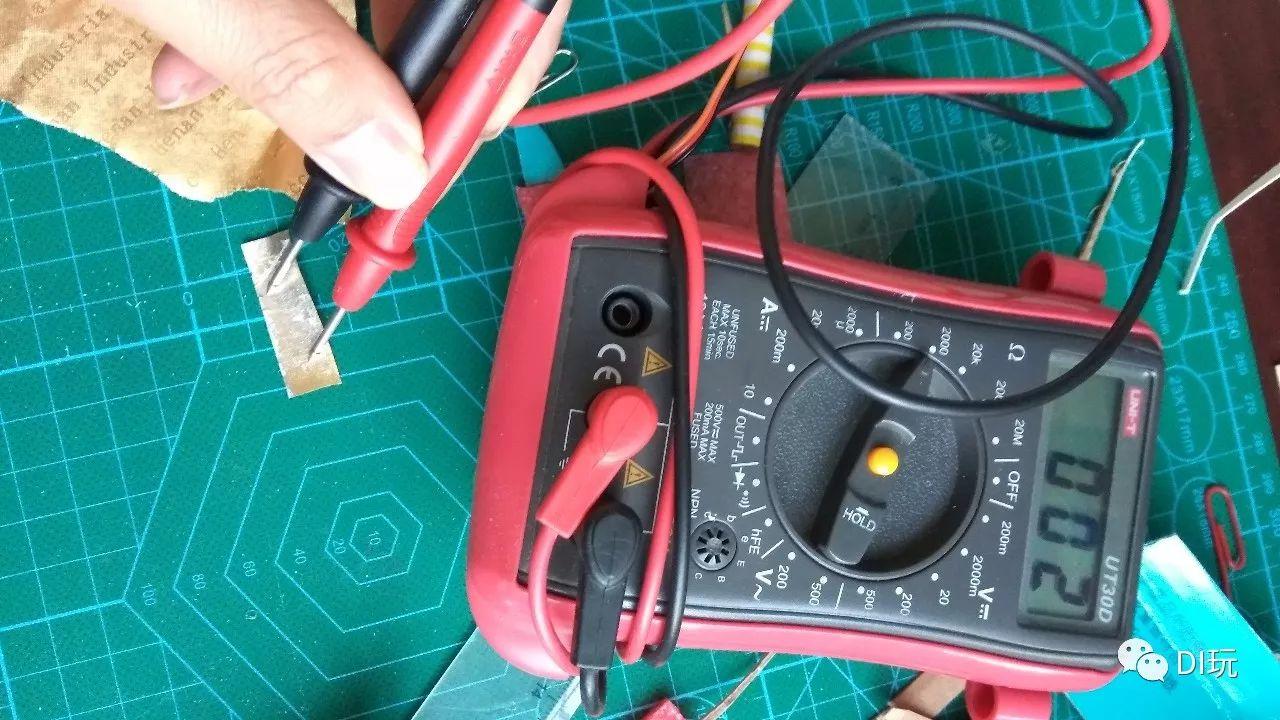

比较头疼的还是寻找合适的导电材料。向抽烟的同事扯了点烟壳里的锡纸。黄色的那种上面有涂层，绝缘的，要处理过。银色的那种直接可用，导电效果良好。

黄色的那种要刨掉上面的涂层才能导电。

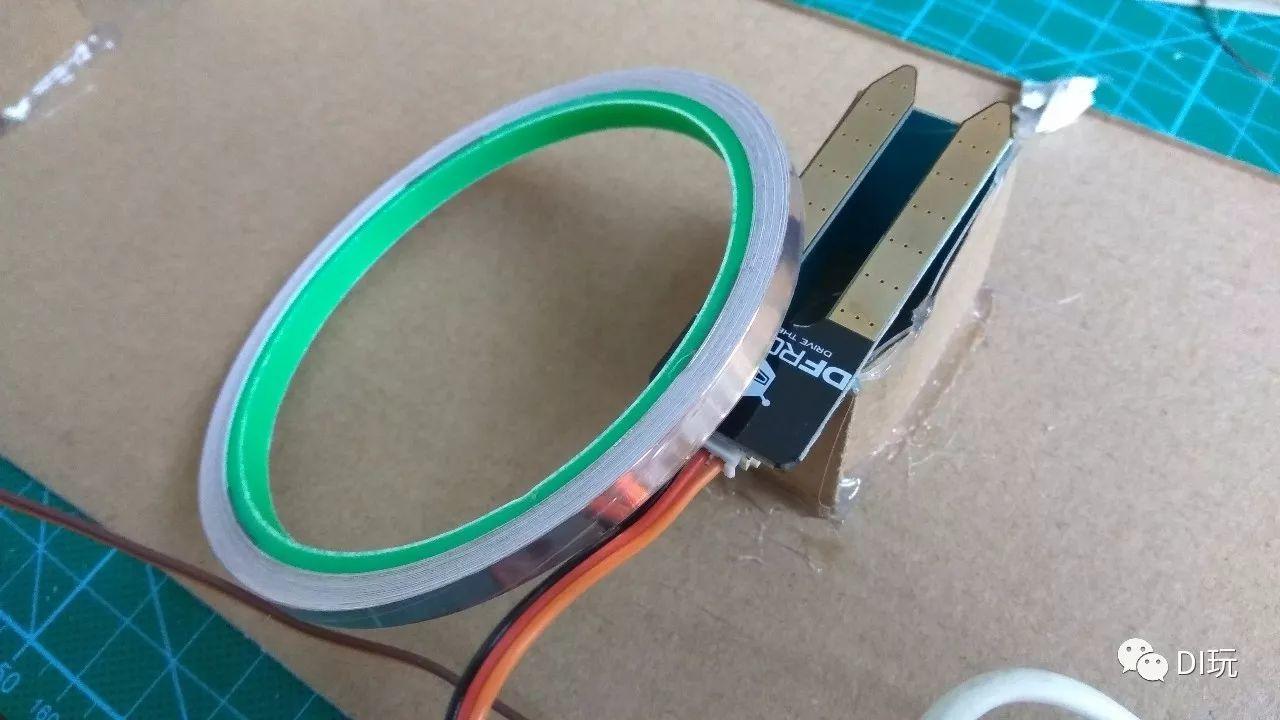

几经测试，发现因为锡纸太软，没有弹性，时不时接触不良。东翻西翻找到一个电子制作套装里居然有铜箔胶带，早知道就不废前面那事了。

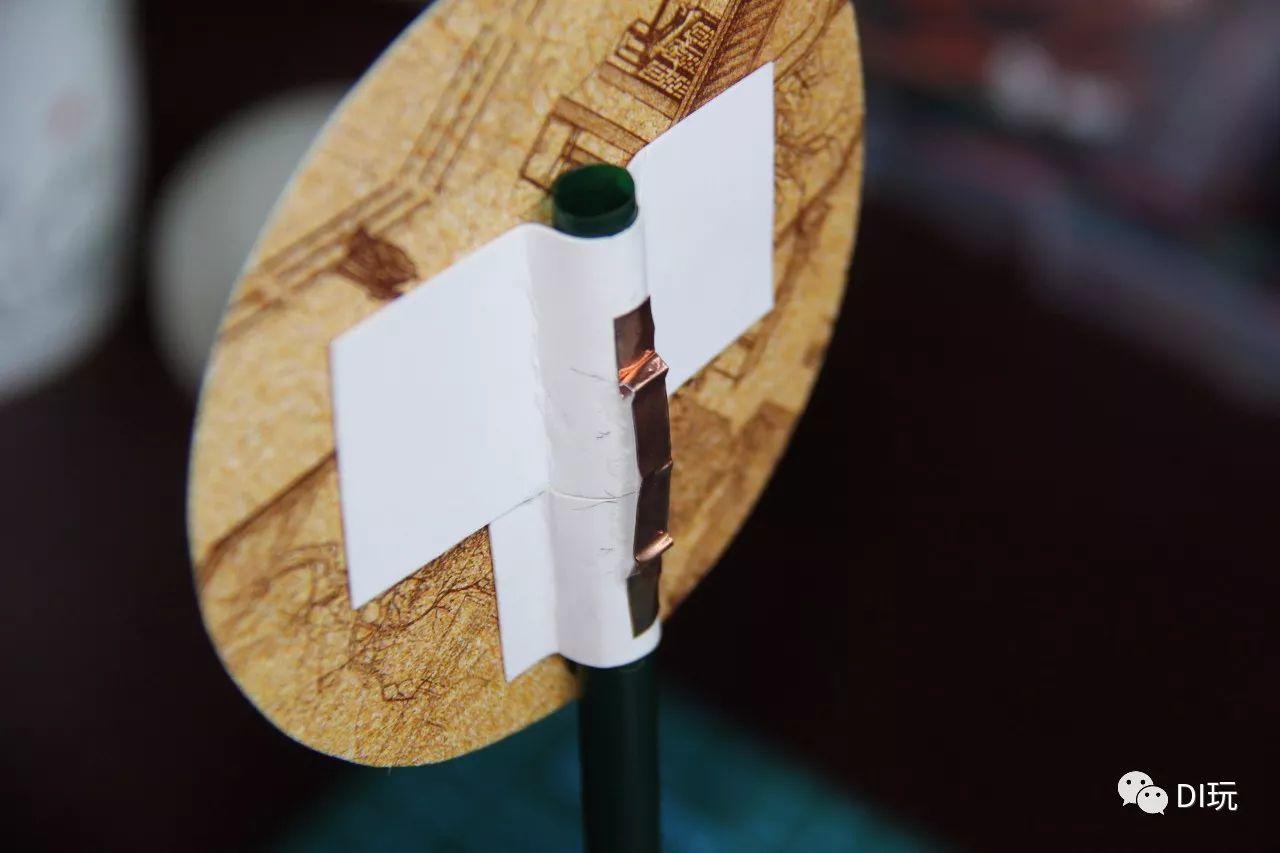

将铜箔粘贴到摇臂上，铜箔中间一段的纸没有去掉，让其更有弹性。

完美，接触相当好！

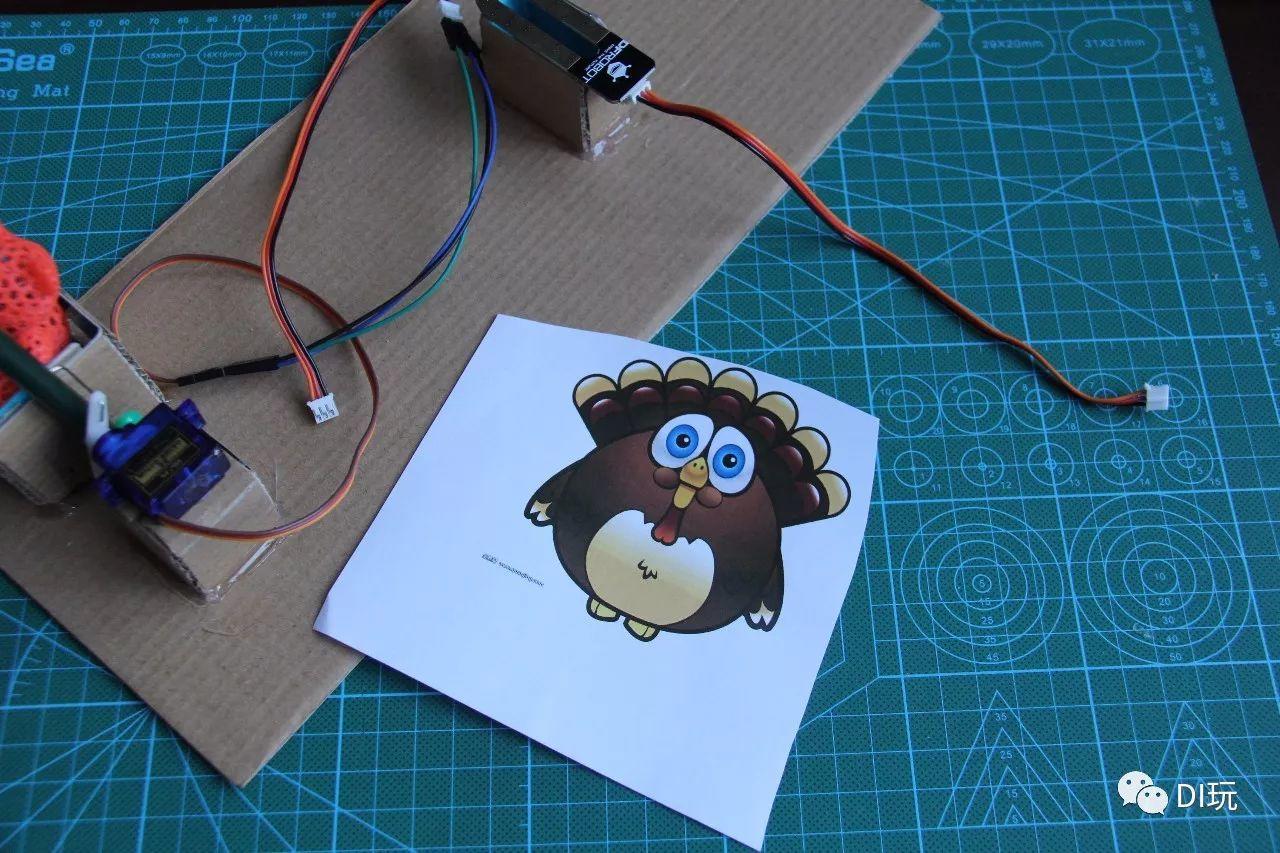

打印个火鸡的图案贴上。这靶子很萌吧？所以你用的“猎枪”要温柔点的，要注意安全。可以把火鸡打晕，但不能给射穿打死了

线路连接

P1——舵机

（舵机与扩展板的连接请参照[微课]小米趣玩BBC micro:bit 15霍格沃兹魔法学校的新学徒）

P2——土壤湿度传感器

（土壤湿度传感器的背景只是请阅读[微课]小米趣玩BBC micro:bit 07 花花草草监护仪）

耳机插孔——有源音箱

完工，手指戳戳测试下！（视频中有机构运作特写）

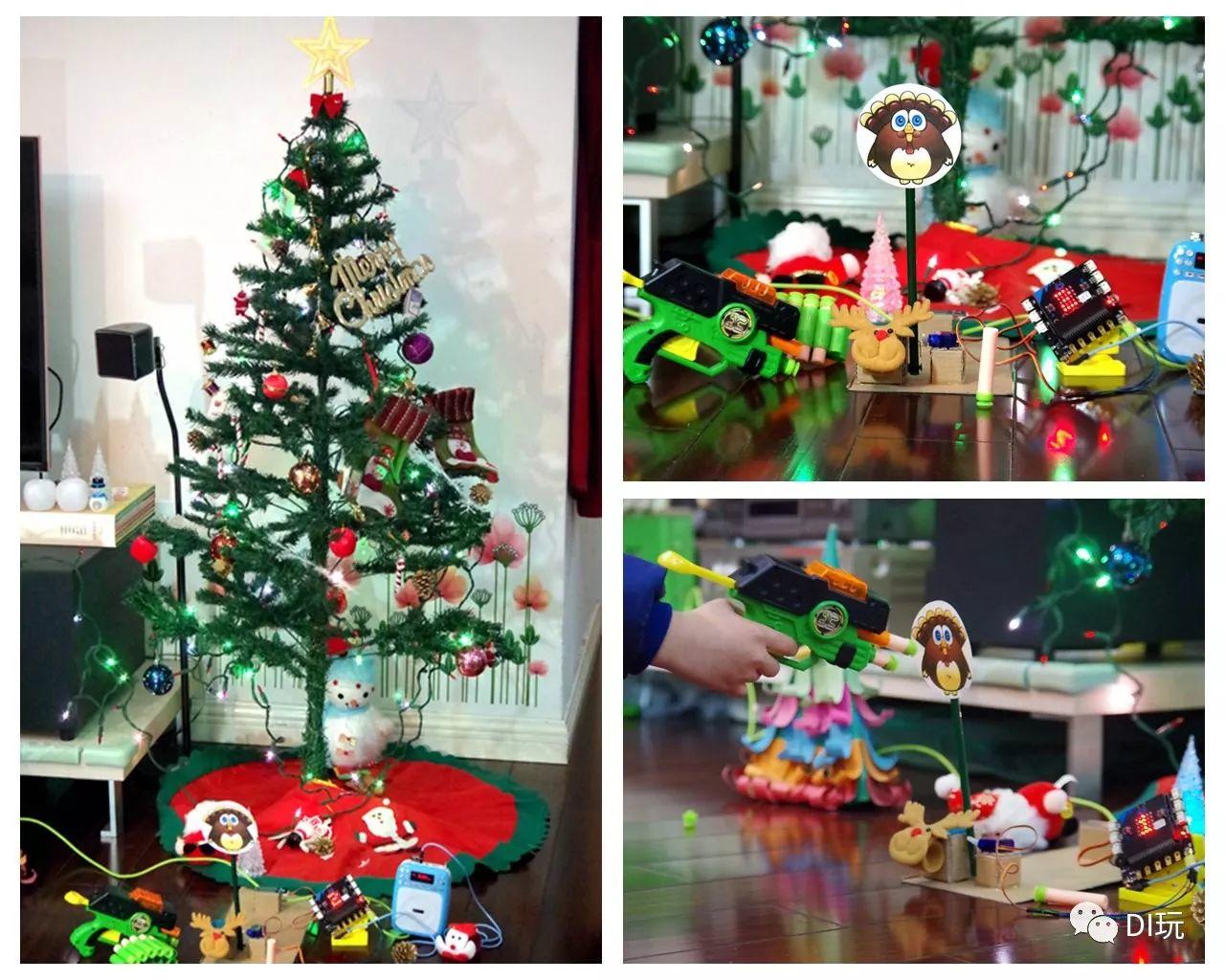

放到圣诞树下，就当圣诞礼物吧！

下面有请小米同学演示程序设计，并展示他的射击水平
