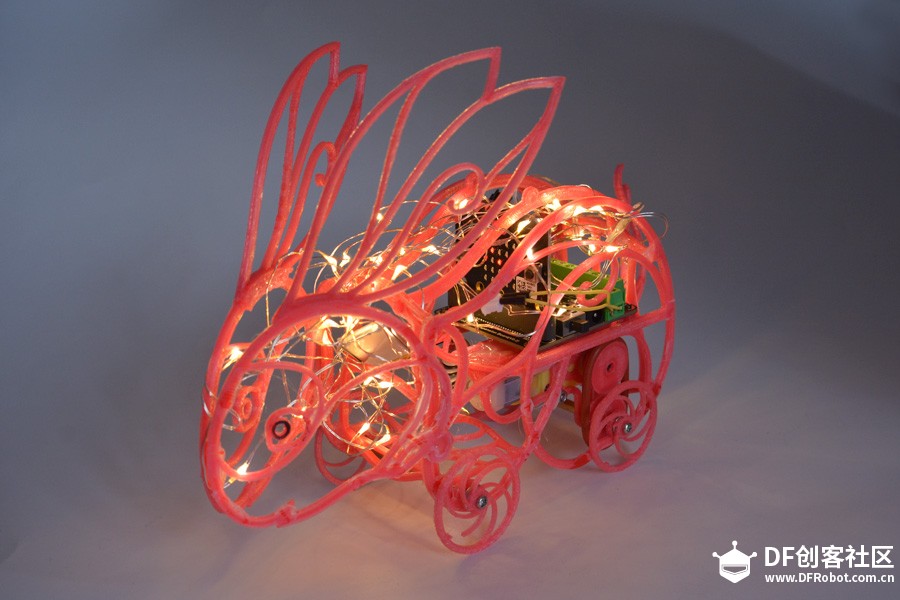

“我梦里的兔子不是短尾巴萌宠，而是脚踩风火轮，身披锁子黄金甲来拯救“世界”（萌化内心）的。啥也不多说了，先上一张成品“镇楼”。
 看到实物后，我也有一种“猜中了开头，没有猜中结尾”（比起兔子，感觉更像一只小老鼠）。下面就来看看制作这个兔子灯所需要的配件吧。

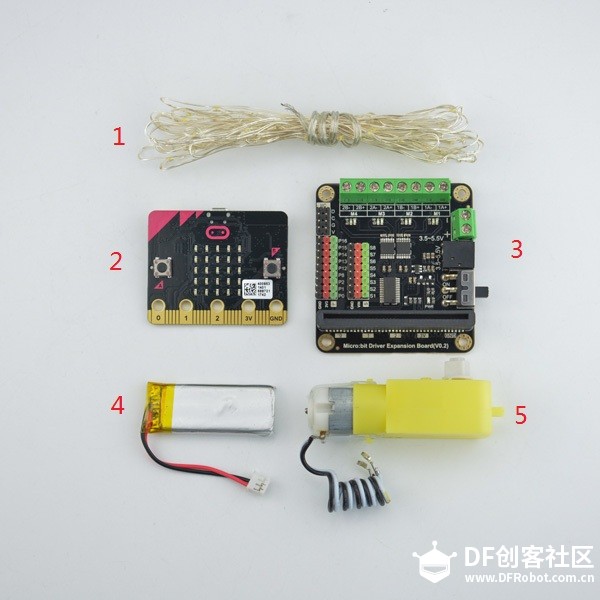

【主要配件】
1. LED灯带 (暖白) 2. micro:bit主板
3. micro:bit电机驱动扩展板
4. 锂电池（某宝）
5. 减速电机（某宝）

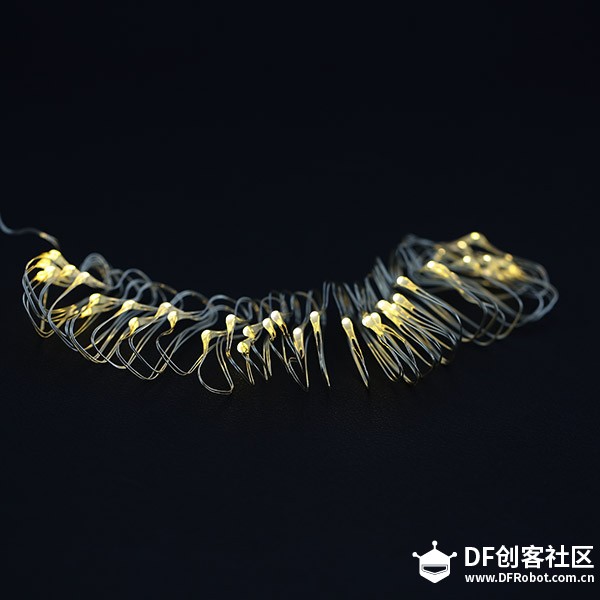

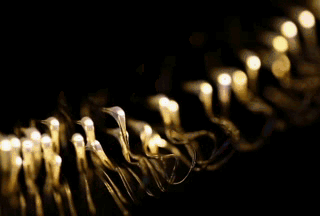

LED灯带 (暖白)
暖白色的LED灯带采用的是晶体开关配上4米40颗灯柔性灯带，可编程控制。通上电源后（支持5V供电），就能看见这blingbling的效果了。

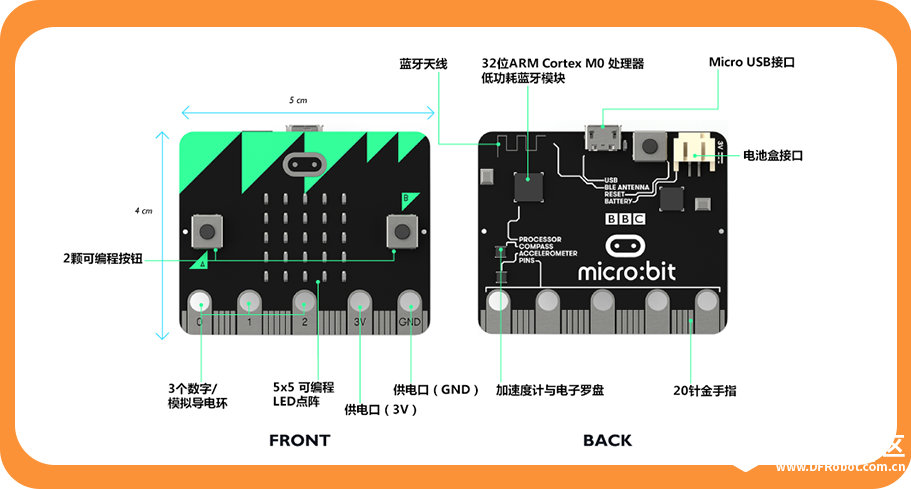

micro:bit主板
micro:bit主板是一款为青少年编程教育设计，它体积小（仅有信用卡一半大），主板本身内置了加速度计，电子罗盘，温度计，蓝牙等电子模块，这样自己DIY起来的时候更加方便了。其主板中间还搭配了5×5可编程LED点阵。
micro:bit支持微软开发的JavaScript Blocks Editor在线图形化编程工具。编程环境基于Web服务，不用下载任何编程工具，也无需安装任何驱动。
PS: 点击链接了解更多详情：Micro:bit 基础教程
Makecode基础操作教程

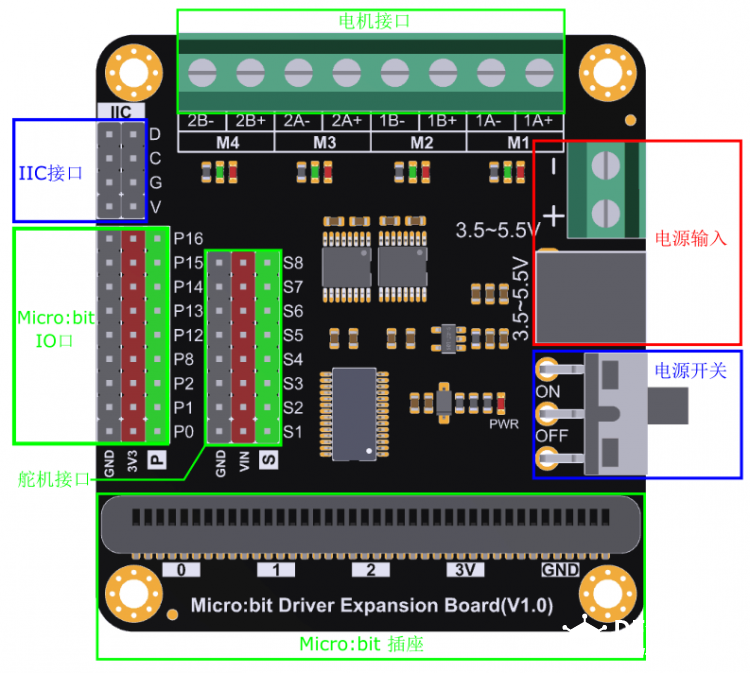

micro:bit电机驱动扩展板
micro:bit电机驱动扩展板集成了4路电机驱动、2路步进电机驱动的基础上；还引出了8路舵机接口，9路IO口、2路I2C接口（都是采用Gravity标准接口）。在支持很多模块和传感器的同时还便于拔插。
板子采用3.5mm插头方式和接线两种电源接口方式（电压范围：3.5~5.5V）。
【组装兔子外形】
兔子的外观是采用3D打印技术制作的。

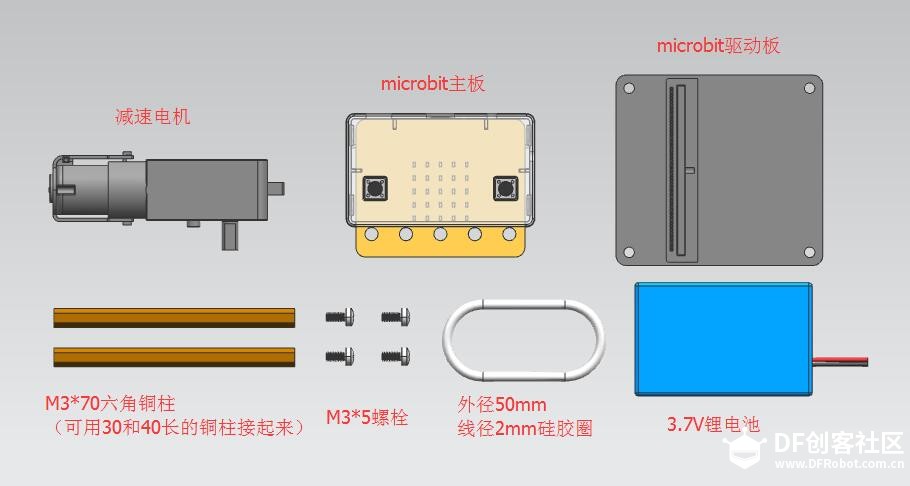

安装成一只完整的兔子所需要的配件：

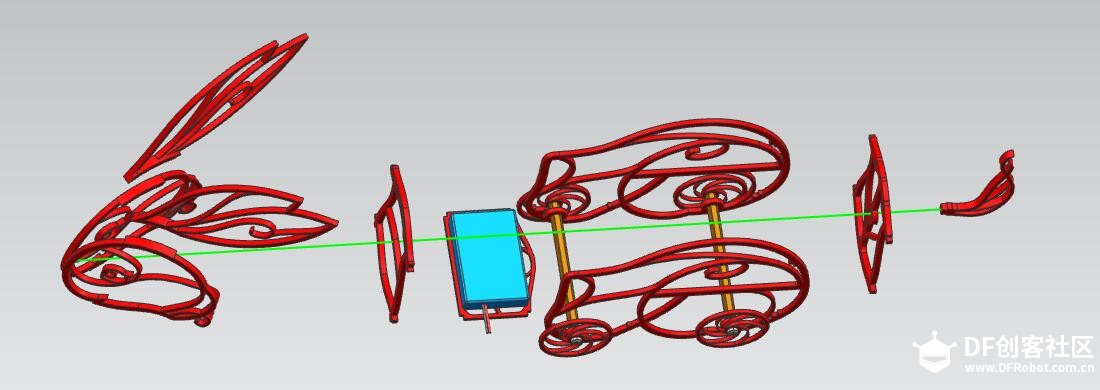

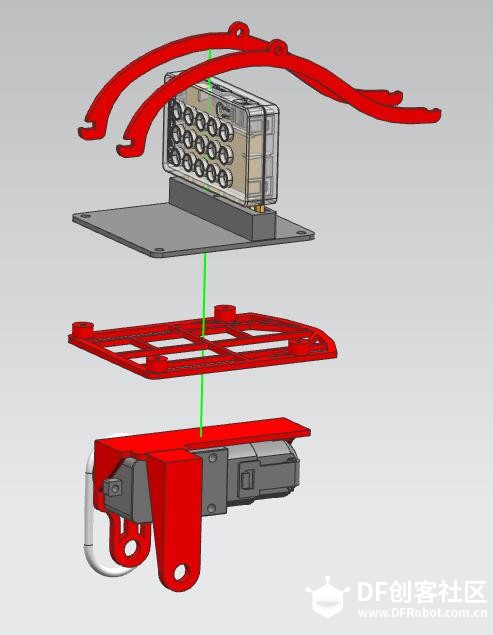

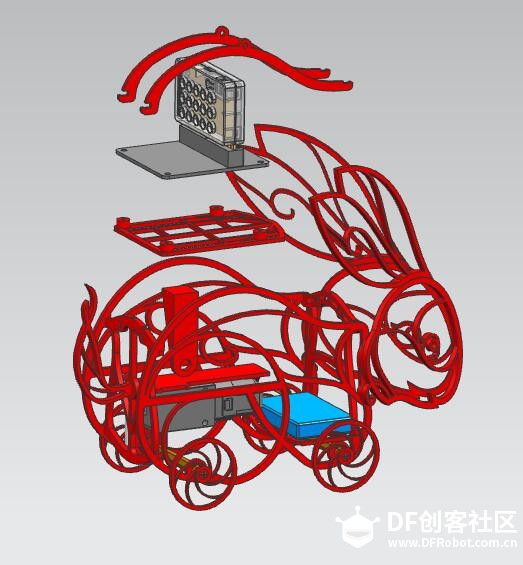

 来一波大图，了解一下兔子是怎样安装的。

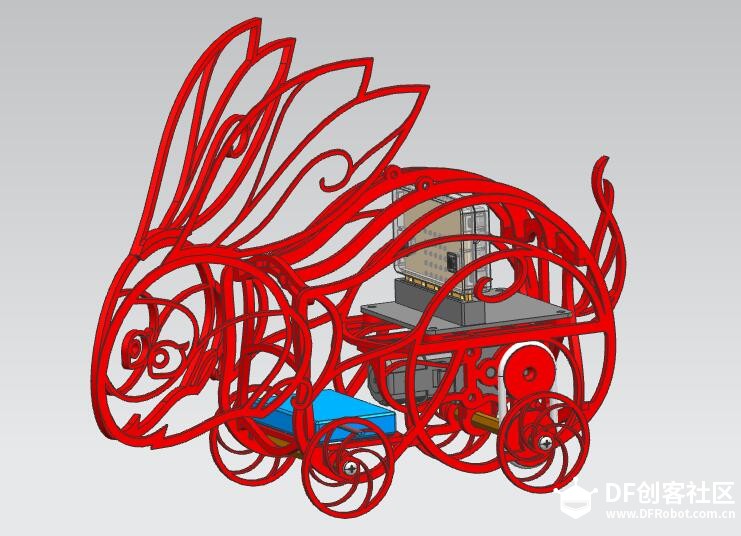

   整体效果图：
|

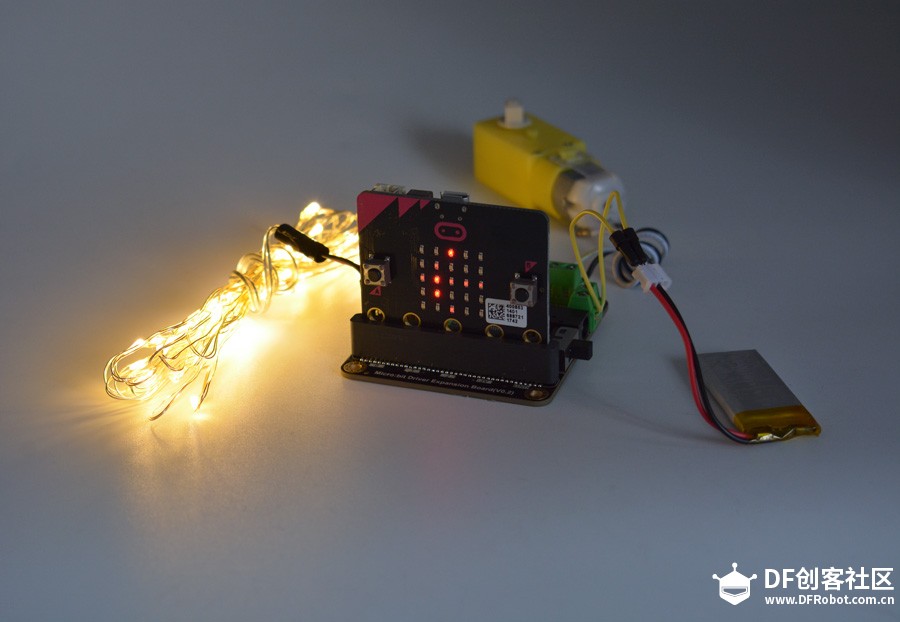

【连线图】
兔子组装好后，就按照下图的连接方式将各个配件连接在一起。

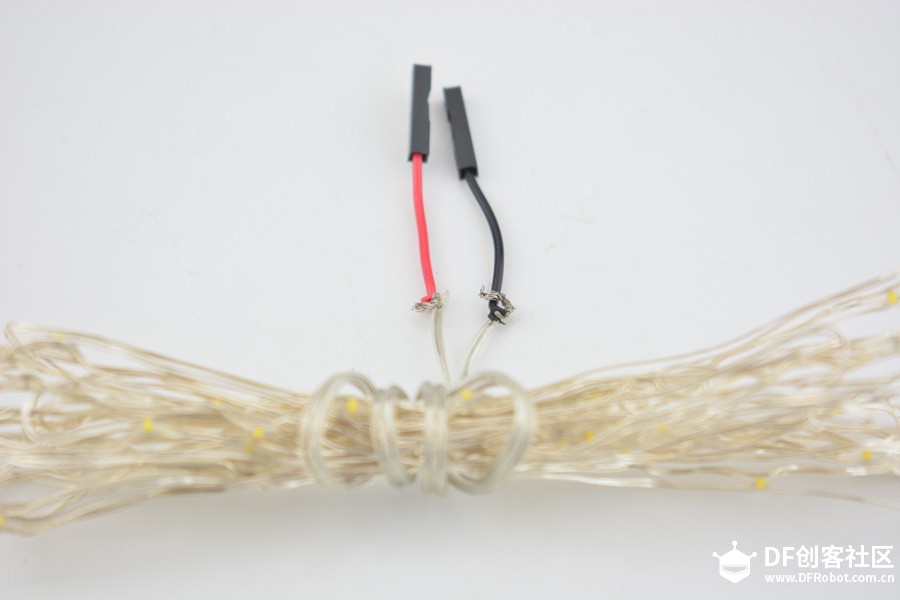

因为小编的灯带驱动模块不知去哪里“旅游”了。所以我只能在灯带上外接两根电源线，插在主板上了。
ps：有灯带驱动模块可以编程控制灯带（酷炫的效果就靠它了）
上电效果：

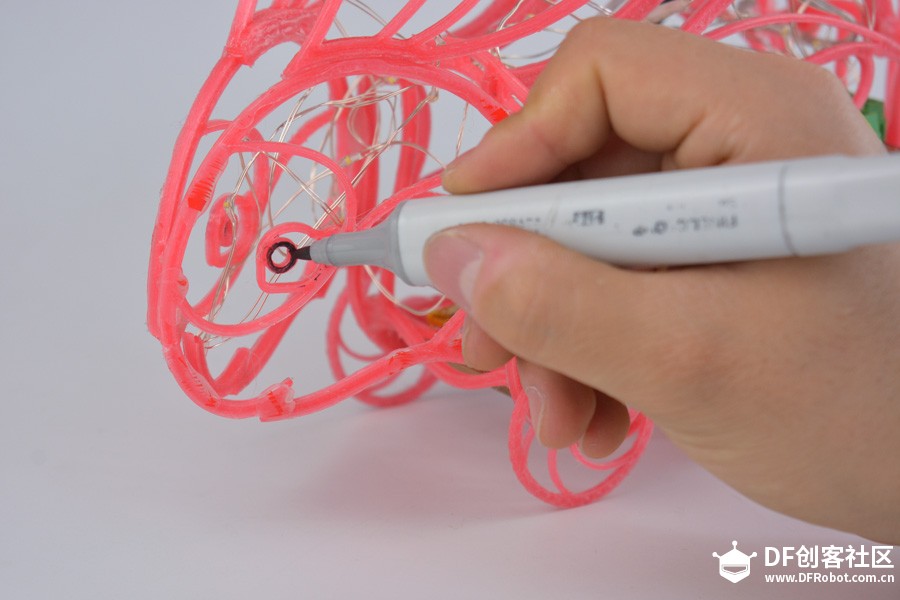

点睛之笔，让兔子瞬间栩栩如生了。

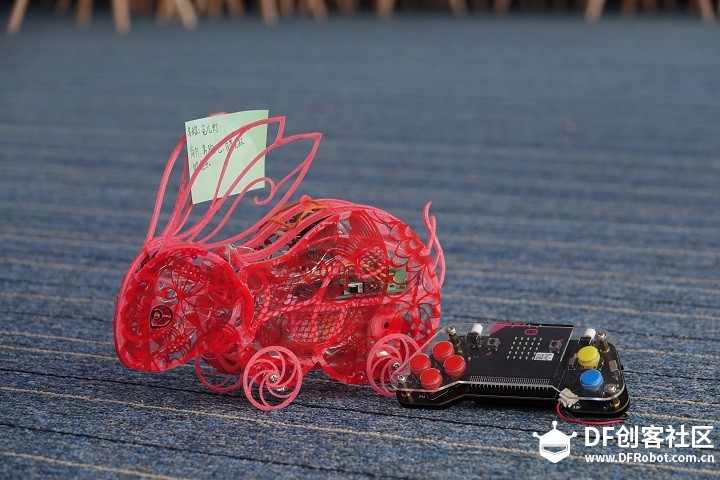

整体上电效果：

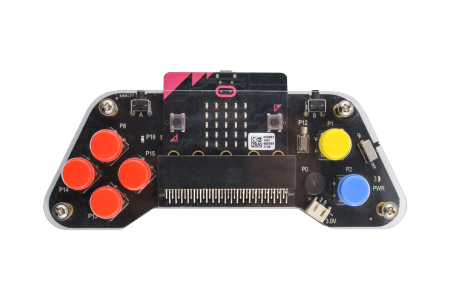

配上micro:bit游戏手柄后，就能启动“风火轮”属性了。
micro:bit游戏手柄扩展板插上micro:bit后，就能变成一个无线遥控器和一个无线敌对的游戏机。通过两块micro:bit主板之间的无线蓝牙连接实现互动。
【图形化程序】

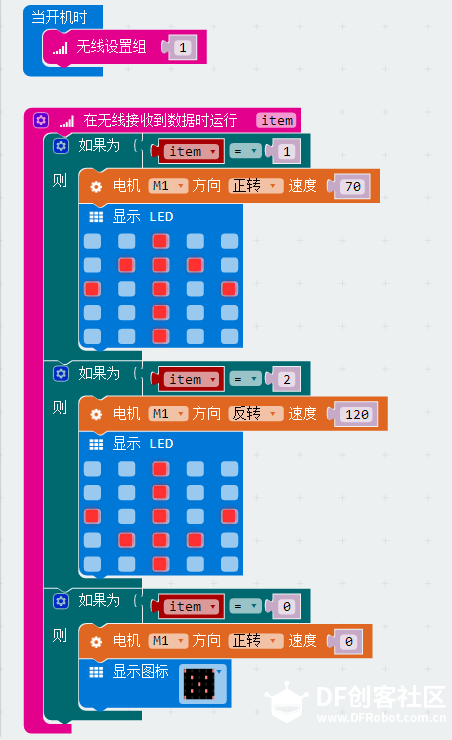

兔子灯程序：
点击链接进入图形化源程序：https://makecode.microbit.org/_93YVHq8vx5Tp

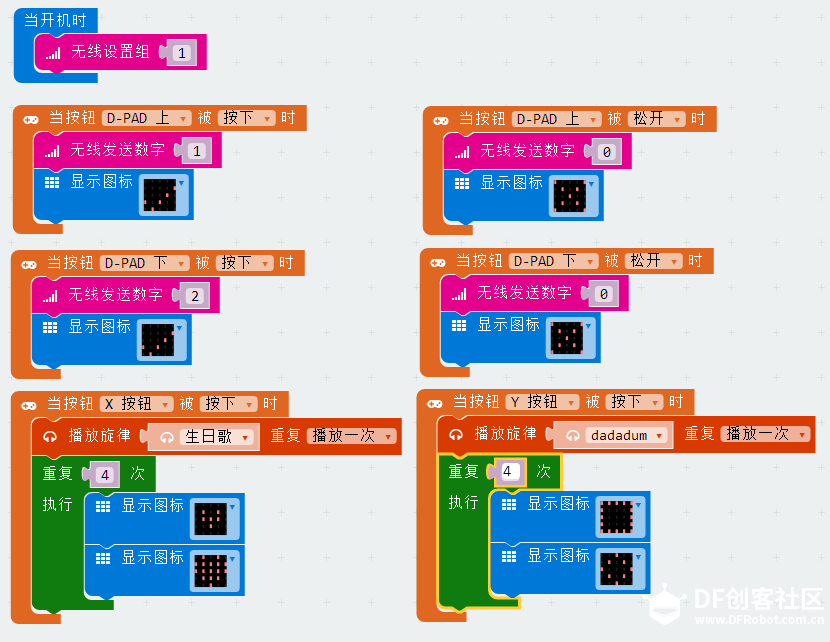

手柄控制程序：
点击链接进入图形化源程序：https://makecode.microbit.org/_Fmu5R040xFhy
它动起来是这样的：
【3D打印文件】
3D打印文件.zip
(386.76 KB, 下载次数: 38)
