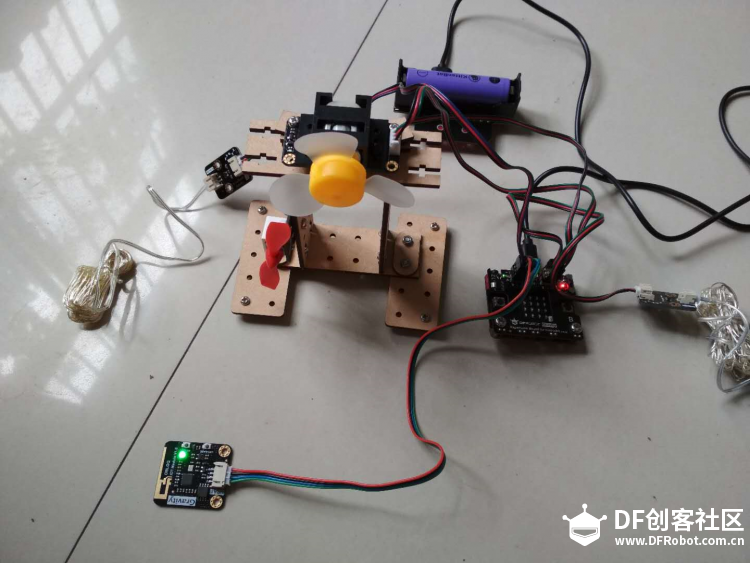

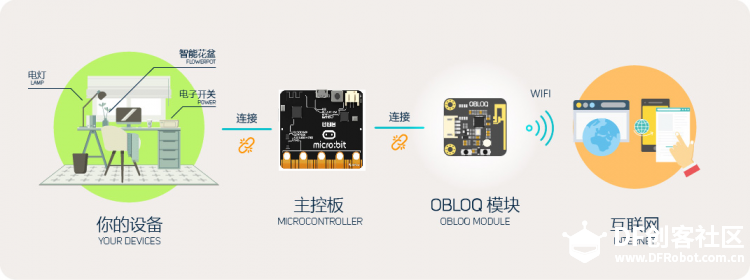

当有了OBLOQ-IoT模块，当DF跑通了micro:bit物联网，我们就可以带孩子们好好玩物联网了。 本教程写BXY+Obloq-IoT物联网多output控制测试，在测试中，大圣老师用了四个设备，两个小风扇，两个灯串。
瞧这乱糟糟的样子，好好做个模型不就是智能家居么。
测试效果1：电脑控制 我和吕老师进行了一系列尝试：
小风扇，彩灯，led等模块2个或更多。
我把问题抛给了李旸工程师，李工只给了我一点点提示。 这些问题困扰着我，也激励着我，现在都顺利解决了呢。后面有连续几个帖子一一道来。

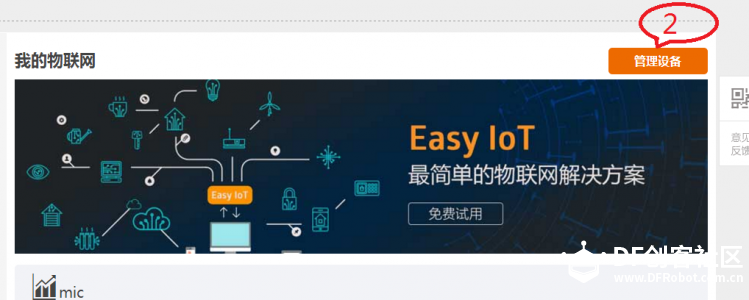

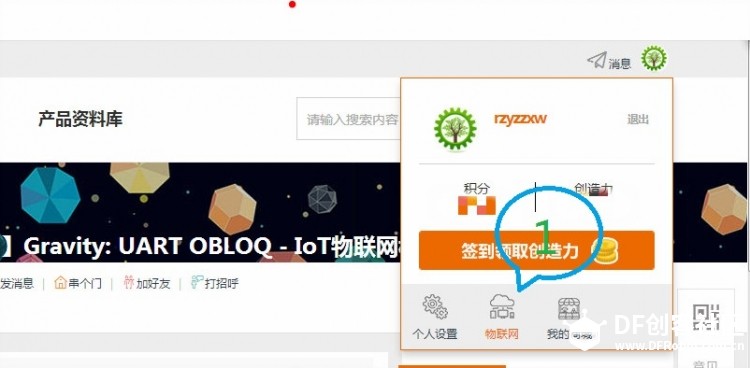

也可以直接进入DF的物联网平台。Obloq模块配套DFRobot EASY-IoT物联网平台http://iot.dfrobot.com.cn/ 2.注册与登陆 首次打开物联网平台后先进行用户注册，完成注册后，登陆平台（具体操作见）。首次登陆后界面是这样子的如下图：
3.查看并记录Iot_id和Iot_pwd

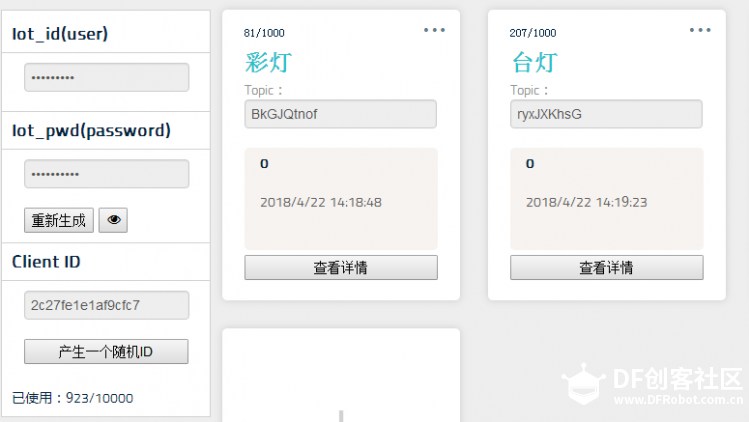

在这里我们需要记住Iot_id和Iot_pwd的内容，点击“重新生成”后面的眼睛，就可以显示对应的字符数据。
 4.添加设备记录Topic

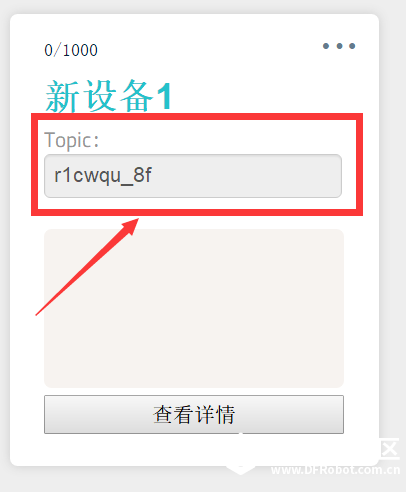

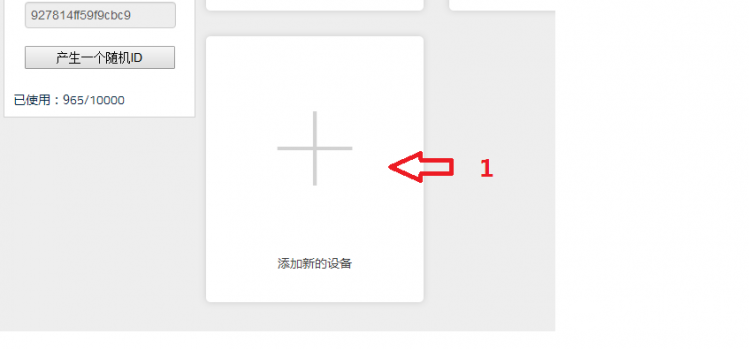

点击“添加新设备”按钮创建一个新设备，并记录下该设备的Topic。如下图所示。
 然后再添加一个新设备。
至此，物联网平台设置工作到此结束。

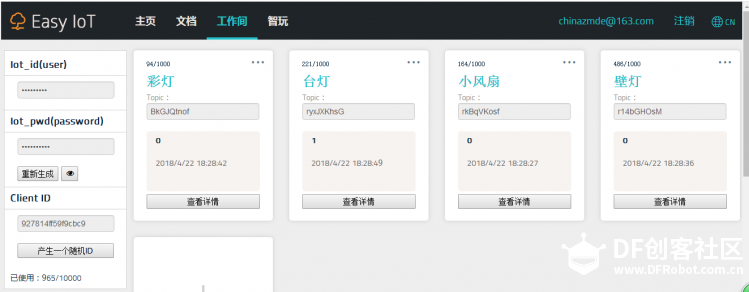

在这里我们需要记住Iot_id和Iot_pwd的内容，并记录下两个设备的Topic。（其实后面可以从页面上复制，不用用笔记下来，知道这个地方就好了。）

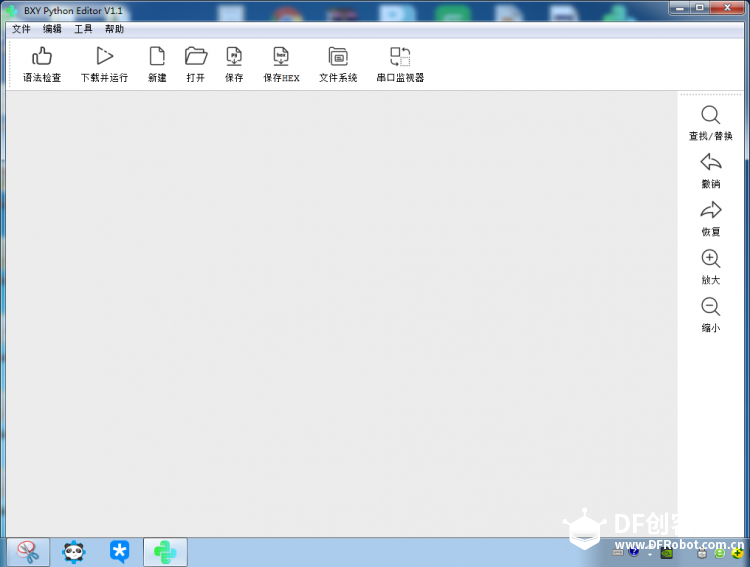

 程序准备： 1、启动BXY，软件下载及df官方教程链接：http://docs.dfrobot.com.cn/bxy/
|
程序又有新的升级了，说明df在马不停蹄的完善软件。

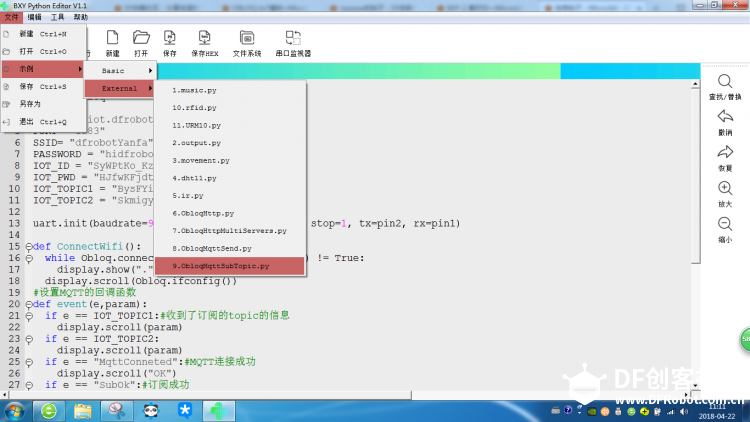

2、文件-示例-External-9.ObloqMqttSubTopic.py
如果你有一些python基础，并且有用makecade做物联网的经验，就不难理解。幸好我在前面稍稍学了一些micropython。
如果没有，我给你简单讲一下好了，我感觉，比起Arduino IDE，python的句子，好理解多了。
3、简析一下吧
行2，导入obloq软件包

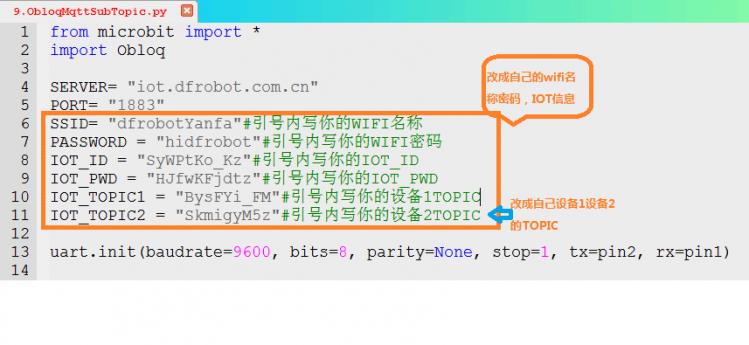

只需修改行6-行11内容为个人wifi,iot,topic信息。可以从Easy-Iot平台复制，以免写错。

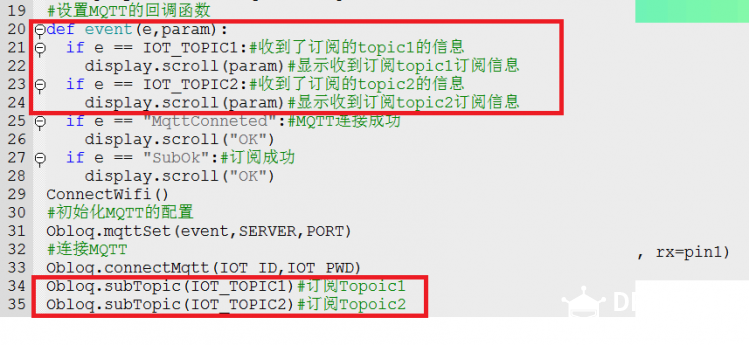

上图对关键句子进行了注释。
先不要做任何改动，连接模块，下载运行一下试试。如果这一段代码理解了，后面再做修改就好了。

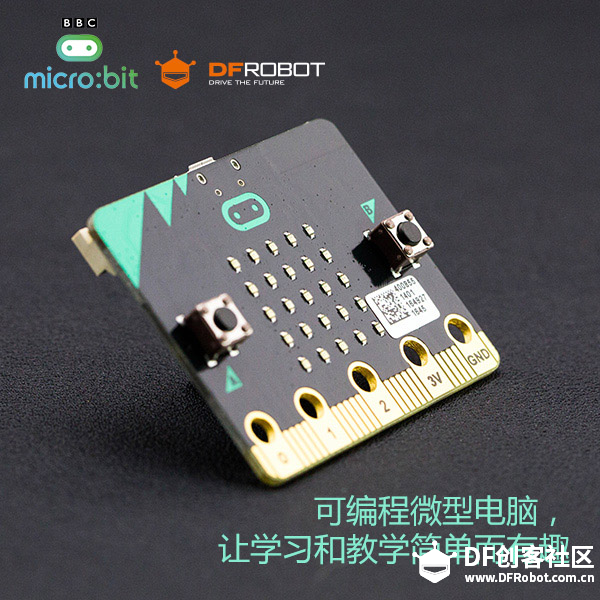

4、设备连接

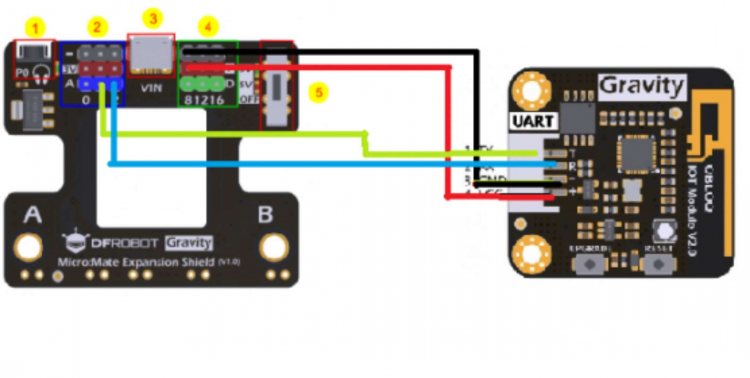

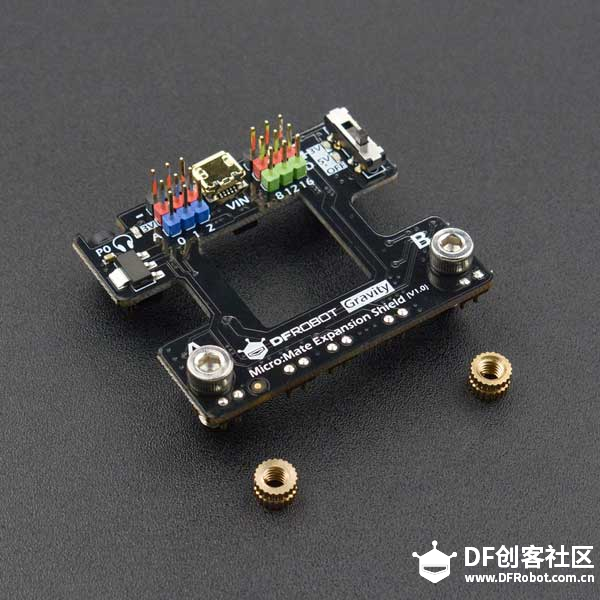

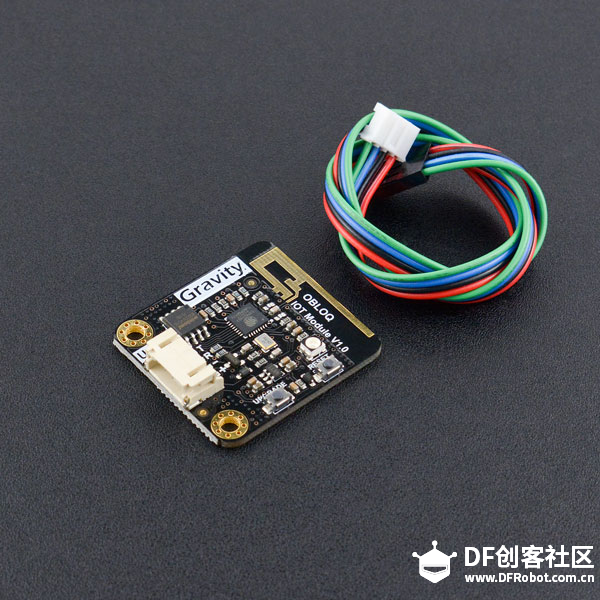

将microbit的串口与Obloq连接（p2 tx连rx，p1 rx连tx），VCC接3.3和5V都行的。用充电宝或者电源适配器或者电脑USB供电到扩展板，供电开关切换到5V，方便给大电流输出设备供电。
程序写入micro:bit，IOT模块指示灯由红-蓝-绿，表示接上wifi，micro:bit led点阵显示模块分配到的IP地址，再显示几次OK，然后就等待接收你从平台发送来的字符数据了。
单击设备下面的查看详情。

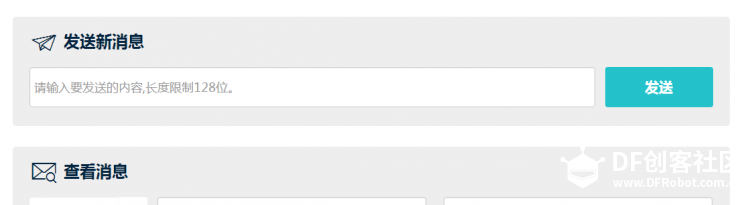

写入新消息后单击发送。特别提醒：现在IOT功能DF做了点小限制，从服务器接收数据时没有时间间隔的，但是发送数据的话，最快5秒钟发送一条。
所以不要发送太快哦，太快就会接收不到并且有假死的症状了。这时就只能断电后重新给扩展板供电再次接入wifi了。
后面DF把服务器带宽这些提升好，还会把这部分功能再升级一下。同时为了保护板子，不建议用bit板上的重启键哦。
后面DF把服务器带宽这些提升好，还会把这部分功能再升级一下。同时为了保护板子，不建议用bit板上的重启键哦。
分别测试向两个设备发送不同消息。
如果上面顺利的话，就可以在micro:bit的屏幕上看到平台发送过来的字符了。
5、开始修改程序，注意只是修改哦。

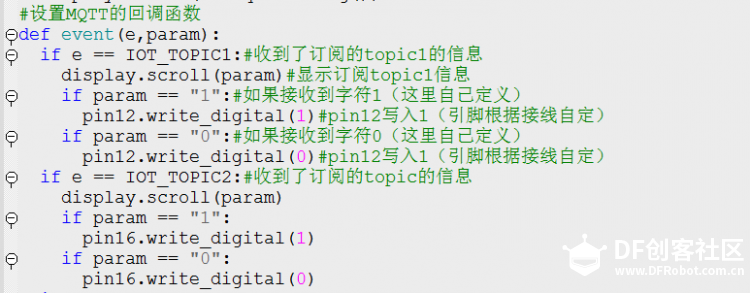

#设置MQTT的回调函数
def event(e,param):
if e == IOT_TOPIC1:#收到了订阅的topic1的信息
display.scroll(param)#显示订阅topic1信息
if param == “1″:#如果接收到字符1（这里自己定义）
pin12.write_digital(1)#pin12写入1（引脚根据接线自定）
if param == “0″:#如果接收到字符0（这里自己定义）
pin12.write_digital(0)#pin12写入1（引脚根据接线自定）
if e == IOT_TOPIC2:#收到了订阅的topic的信息
display.scroll(param)
if param == “1″:
pin16.write_digital(1)
if param == “0″:
pin16.write_digital(0)
修改完毕，下载到板子运行。IOT模块指示灯由红-蓝-绿，表示接上wifi，micro:bit led点阵显示模块分配到的IP地址，再显示几次OK，然后就等待接收你从平台发送来的字符数据了。将microbit的串口与Obloq连接（p2 tx连rx，p1 rx连tx），VCC接3.3和5V都行的。用充电宝或者电源适配器或者电脑USB供电到扩展板，供电开关切换到5V，方便给大电流输出设备供电。在pin12 pin16引脚接上小灯或风扇，就可以从IOT平台向bit物联网发送1，0，来控制开关了。
6、如果想控制更多输出设备，继续添加些句子吧。
例如再加一个设备，先要在IOT平台上增加一个新设备，记下它的TOPIC。

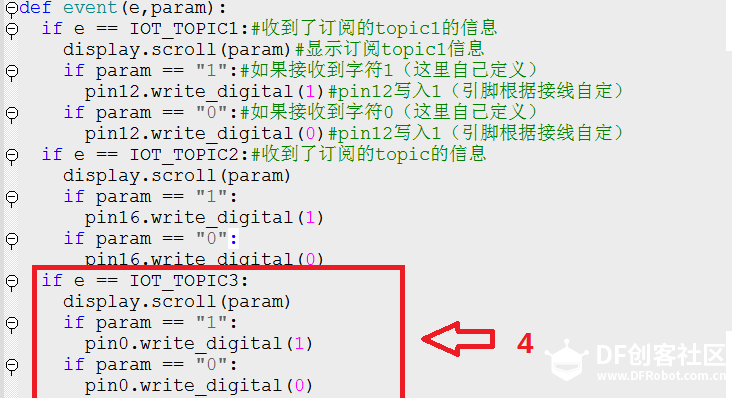

要在三个地方添加些句子。
第一个地方：

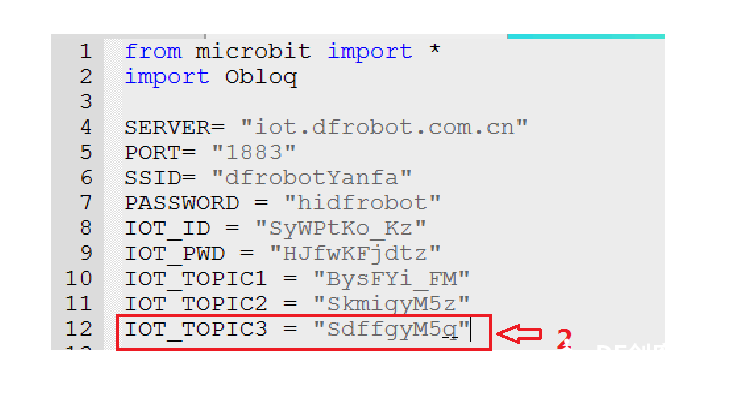

第二个地方：

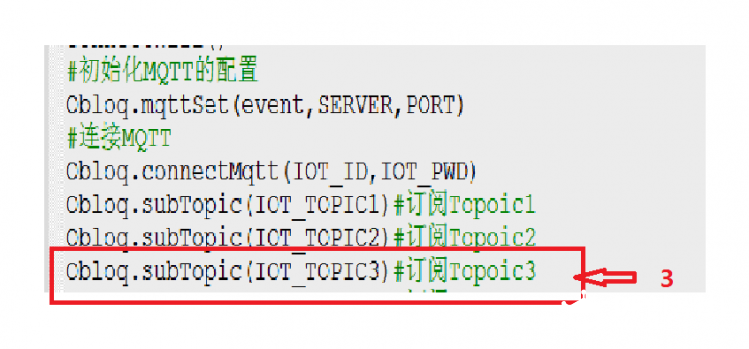

第三个地方：
程序内容可以根据使用设备改写。我这里只做开关设置，比较简单。
发送的字符都是1，0，不过上面程序中设置MQTT的回调函数有e,param两个变量，所以不同设备只能收到自己TOPIC发来的新消息。

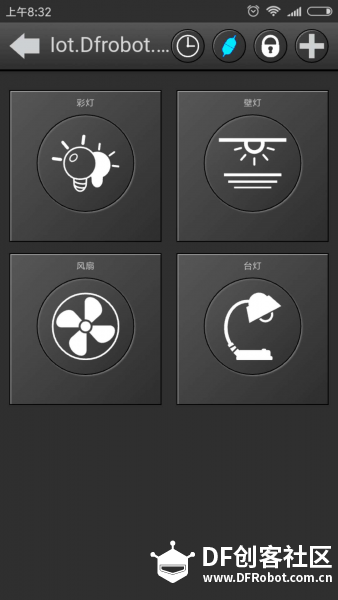

当然，可能和APP结合起来玩哦。方法参考用App控制Micro:bit物联网小风扇。
