当我们经过图书馆或商场的门口时，门会自动检测到有人经过并打开，有的小朋友们会感到很好奇，为什么门会自动打开呢？接下来，我们尝试制作一个模拟“自动门”的装置吧。
【设计目标】
1. 了解舵机、按钮、运动传感器的基本用法。
2. 通过分步实验，可以模拟制作生活中案例—自动门。
【器件选择】
Microbit主控板(购买链接)；
Microbit扩展版（购买链接）；
数据线;舵机;按钮;运动传感器;
Makecode在线网站:https://makecode.microbit.org/
【初步设计】
1.按钮控制舵机
按钮—>micro:bit —>舵机
2.模拟生活中案例—自动门原理
运动传感器—>micro:bit —>舵机
【分步实验】
1. 按钮控制板载灯
实现功能：当按下按钮的时候，Microbit显示“O”；按钮没有被按下时，Microbit无显示。
第一步：硬件连接。

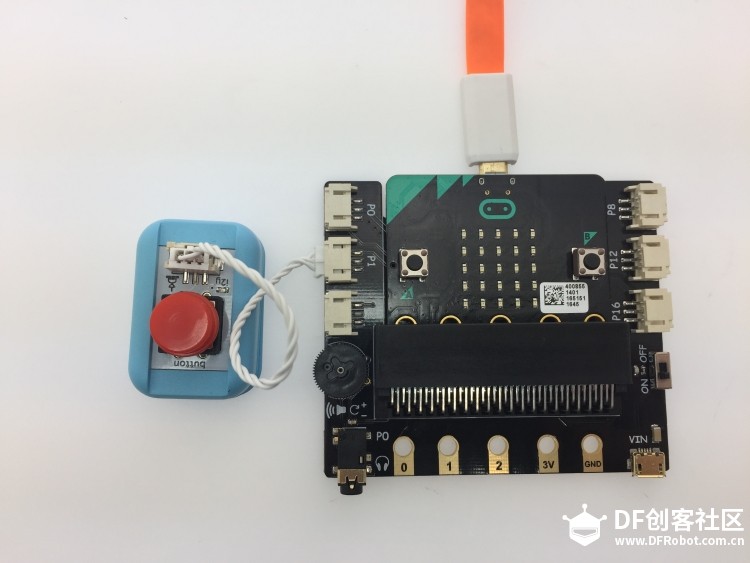

通过USB连接线将Microbit和电脑相连接，将按钮与Microbit的P1号引脚相连接。
|
第二步：软件编程。

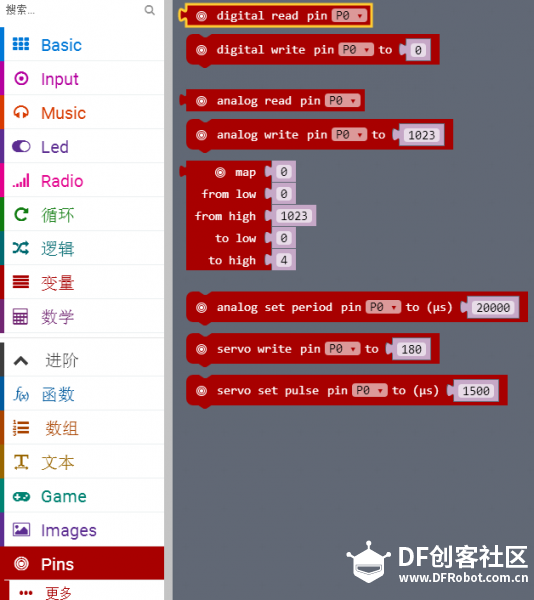

（1）硬件连接中运用到了按钮模块，编程过程中，通过调用引脚值可以读取按钮模块的值。按钮模块属于数字输入，调用指令的流程为：pins（进阶指令）—-digital read pin p0。（拖动后，将P0改为P1）

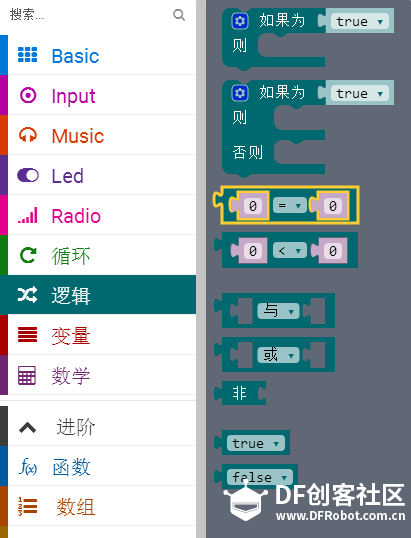

（2）逻辑指令中的“=”可以判断按钮是否被按下，如果按钮值为“1”成立，说明按钮被按下，否则，按钮没有被按下。调用指令的流程为：逻辑—-“=”。

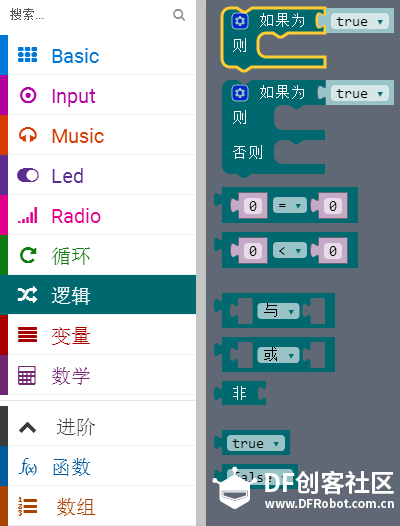

（3）如果按钮被按下，Microbit板子上面的小灯会被点亮。调用指令的流程为：逻辑—-如果为（true）—则。

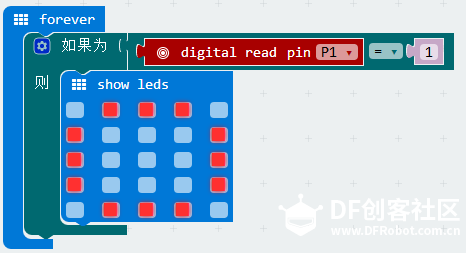

（4）需要用到的指令结合在一起，实现：当按钮被按下的时候，Microbit板子上的小灯被点亮，显示图案。

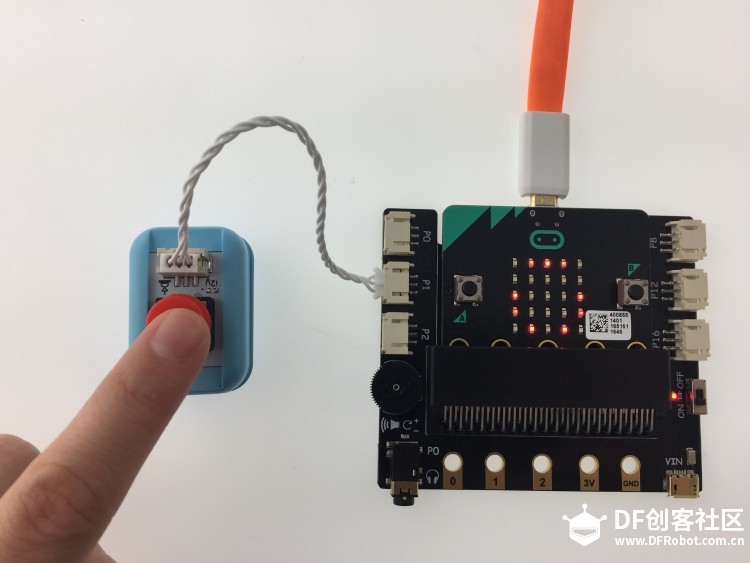

第三步：实验效果。
拓展探究：是否可以实现按下按钮显示一种图案，没有按下按钮，显示另一种图案。
2. 按钮控制舵机
实现功能：当按下按钮的时候，舵机转动100°并且Microbit显示“O”，按钮没有被按下时，舵机旋转0°并且Microbit显示“X”。
第一步：硬件连接。

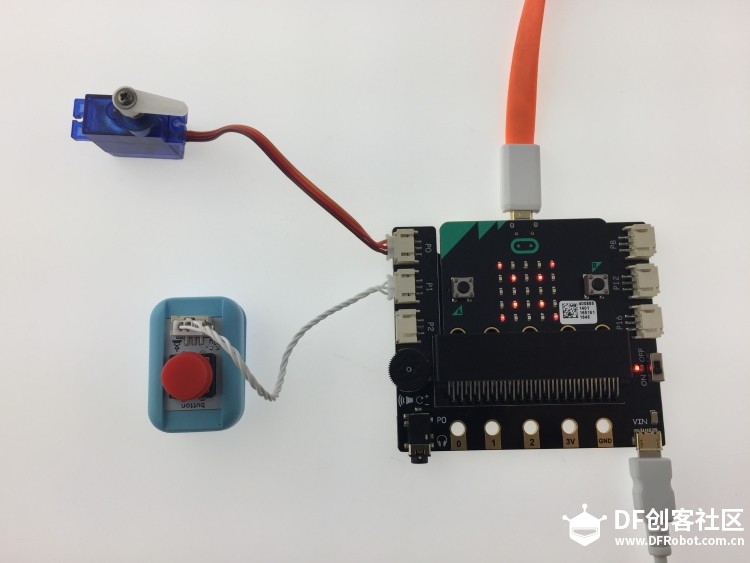

通过USB连接线将Microbit和电脑相连接，将按钮与Microbit的P1号引脚相连接，舵机连接至Microbit的P0号引脚。
第二步：软件编程。

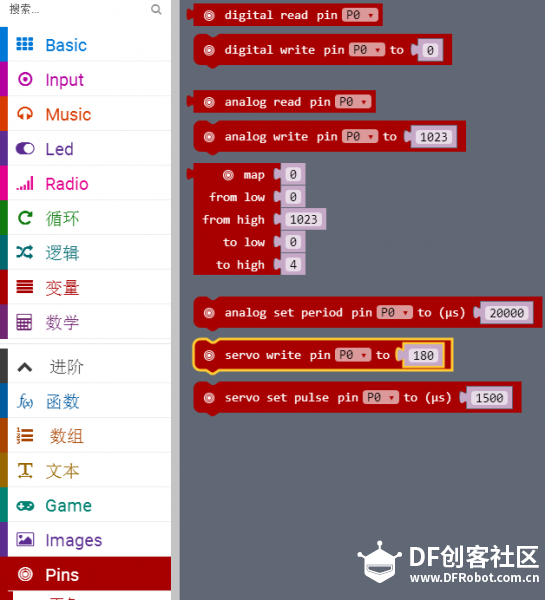

（1）已将舵机与Microbit的P0号引脚相连接，通过调用P0号引脚可以读取舵机的值，调用指令的流程为：pins（进阶指令）—-servo write pin(p0) to(100)。（舵机连接P0引脚，故不用修改引脚值）

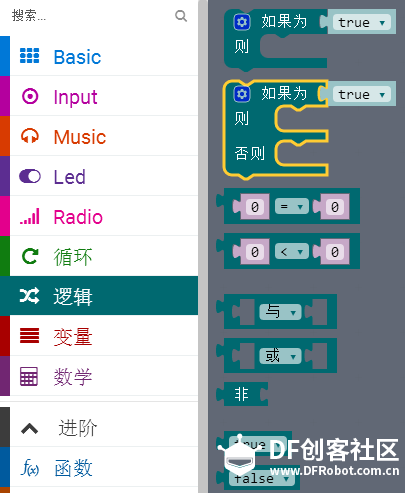

（2）如果按钮按下，实现舵机转动100°并且Microbit显示“O”；否则舵机旋转0°并且Microbit显示“X”。需要用到的指令为：如果为（true）–则—否则。

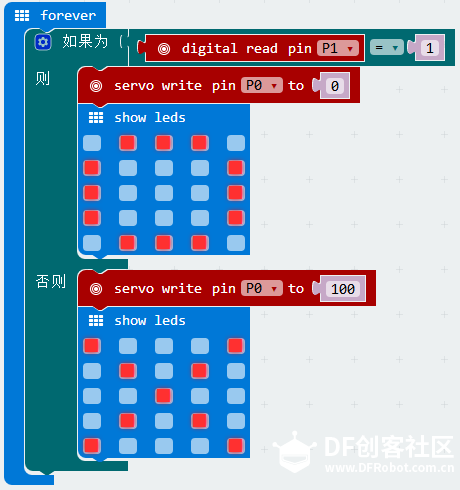

（3）最终实验代码：（由于舵机耗电量大，需要外接电源）

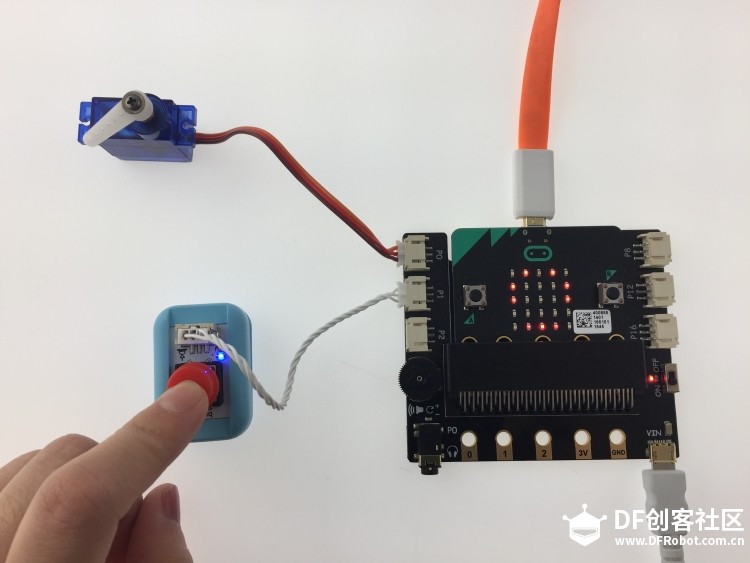

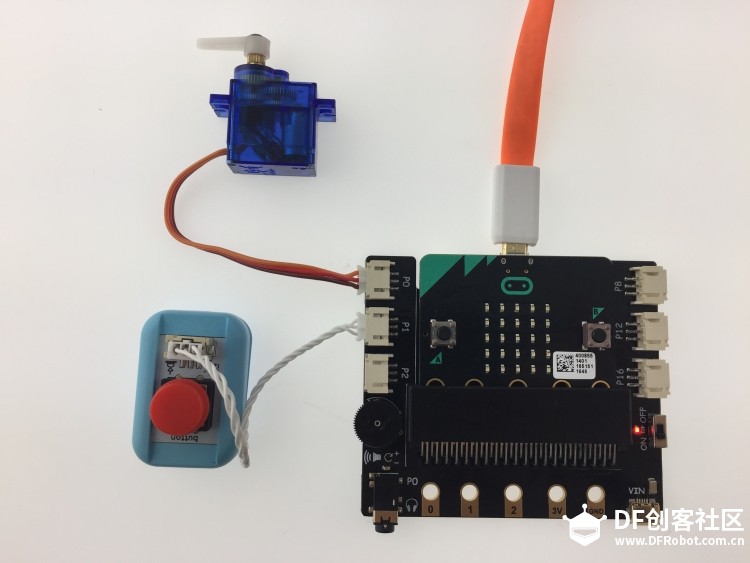

第三步：实验效果（图一：按钮没有按下；图二：按钮被按下）
3.运动传感器控制舵机
实现功能：当运动传感器检测到有人经过时，舵机转动100°并且Micro.bit显示“O”，否则，舵机旋转0°并且Microbit显示“X”。
第一步：硬件连接。

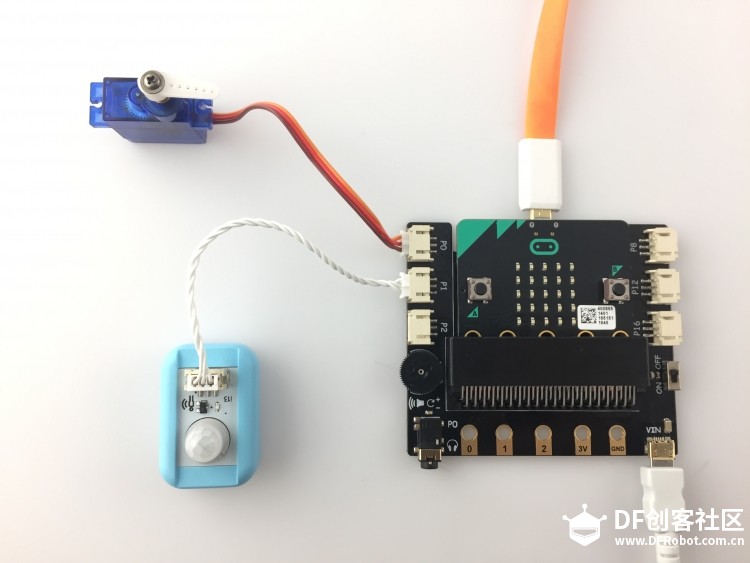

通过USB连接线将Microbit和电脑相连接，将运动传感器与Microbit的P1号引脚相连接，舵机连接至Microbit的P0号引脚。（由于舵机耗电量大，需要外接电源）
第二步：软件编程。
（1）运用传感器与Microbit的P1号引脚相连接，通过调用P1号引脚可以读取运动传感器的值，调用指令的流程为：pins（进阶指令）—-digital read pin p0。（拖动后，将P0改为P1）
（2）当运动传感器检测到有人经过时，实现舵机转动100°并且Microbit显示“O”；否则，舵机旋转0°并且Microbit显示“X”。需要用到的指令为：如果为（true）–则—否则。
（3）最终实验代码：（由于舵机耗电量大，需要外接电源）

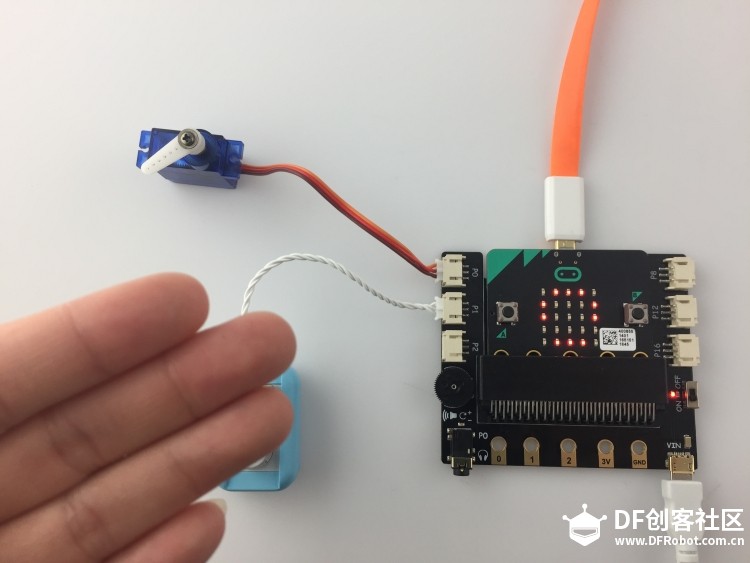

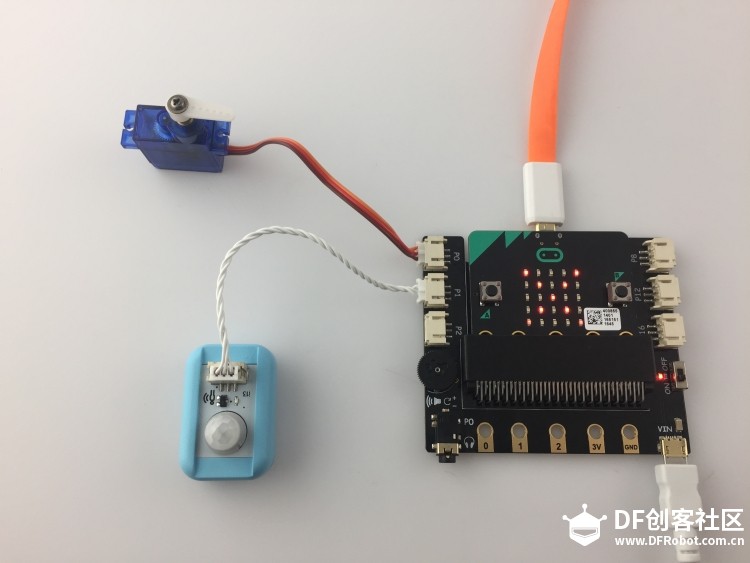

第三步：实验效果（图一：无人时；图二：有人时）（由于舵机耗电量大，需要外接电源）
