micro:bit+OBLOQ物联网-远程控制风扇

Micro Bit 少儿编程 2986浏览 0评论
    前几天看到朱老师在用OBLOQ玩物联网，羡慕，于是也去购买了一块。由于前几天比较忙，一直没空玩，今天中午抽空玩了一下，确实不错。现在把玩的过程分享给大家。
主要参考文章：
OBLOQ的产品资料（DF网站产品资料库中去搜索）
DF论坛中，朱老师写的《OBLOQ-IoT模块+Micro:bit玩物联网浇花》



先展示一下这次要用到的主要器材。



micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

（上图多接了一个电位器）
1.micro：bit板子1块
2.Micro:Mate—micro:bit多功能I/O扩展板1块
3.OBLOQ模块1个+4P线
4.4P公对母杜邦线
5.风扇模块

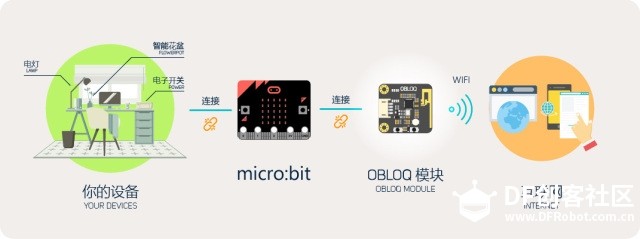

简单介绍一下工作原理：（下图非常直观，不用文字介绍了吧！）

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

第一步：注册账户
我们先需要在Obloq模块配套的DFRobot EASY-IoT物联网平台注册一个帐号。我们登录DFrobot的网站后，点击右上角的头像，选择“物联网”。如下图：

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

进去根据提示进行注册，注册成功后进入下图界面：

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

这么多英文，没关系，到后面自然会明白！

第一步：接线

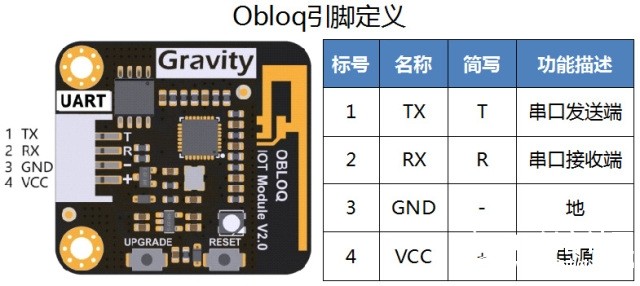

将OBLOQ模块和扩展板的相应针脚连接。我们先来看看OBLOQ的四个针脚分别是什么。

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

然后进行接线，如下图：

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

如果觉得看线麻烦，可以参考下表：

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

考虑到模块供电我打算接5V，所以我将-+分别接在扩展版的8、12、16那一块的针脚上。

2.将风扇模块接在扩展板的8号针脚。
好了，接线就这么简单。

第二步：编程
我用的是makecode离线版（小喵家的），点击“高级”-“添加软件包”，输入网址https://github.com/DFRobot/pxt-Obloq
把OBLOQ软件包添加进去。

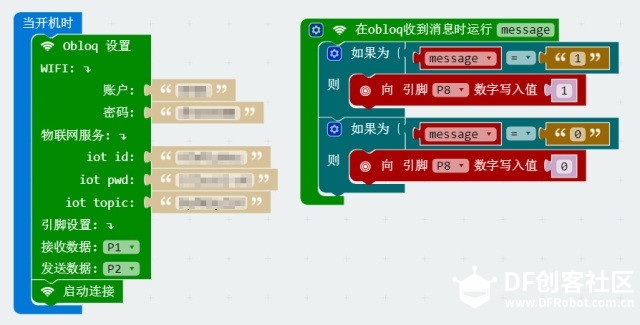

接下来编程，如下图：

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇

图片左侧，是填写wifi信息和物联网服务信息，具体留给您自己去研究了，有什么问题可以留言或者群里交流。
图片右侧，就是接收到字符串后作出判断，然后控制P8口。
程序编写中要注意：
WIFI账户要看清楚大小写。
无线接收到的是字符串。
编程完成，我们把程序写入板子中，注意数据线要接在micro:bit板的USB口中。

第三步：测试
1.将USB线插到扩展板的USB口中，进行供电，这时，OBLOQ红灯亮，不久转蓝灯，再变绿灯。显示绿灯说明连接成功。如果没有变绿灯，就要检查接线和wifi物联网数据填写是否正确。

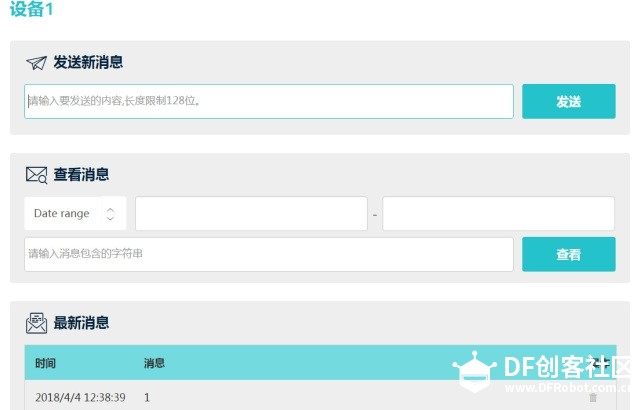

2.在网页端发送新消息，输入“1”，看风扇是否转动。然后再输入“0”看风扇是否停止。

micro:bit+OBLOQ轻松玩起物联网（一）远程控制风扇
