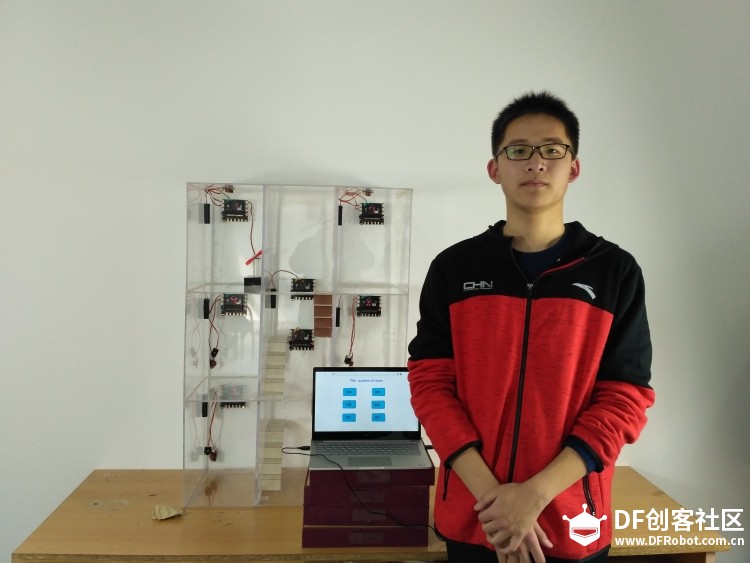

随着人们生活水平的提高，高层建筑已经成为现代人家居的主流。随之而来的高层建筑楼宇安全问题日渐突出，例如高层建筑的火灾，非法入侵等问题日益严重……针对以上问题我们制作了基于可变网络拓扑结构的楼宇安全报警系统。
|
功能设计：
1.本系统设计了两种报警模式，人工报警模式和自动报警模式。

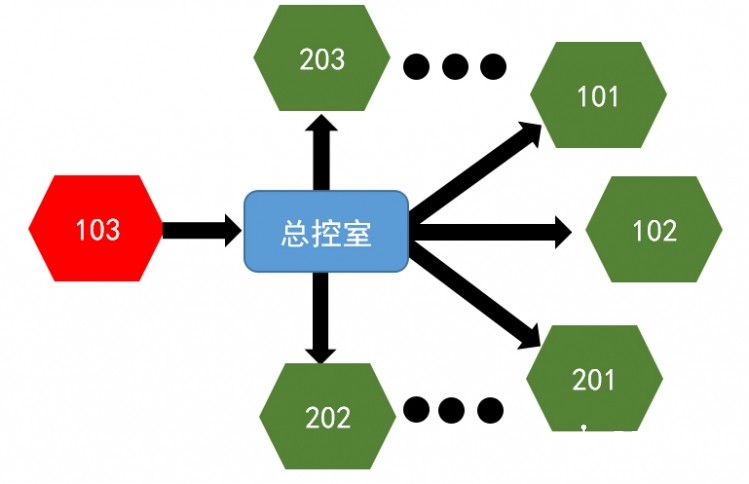

2.人工报警模式：住户按下房间里的报警按钮，该房间向总控发出报警信号，总控接收到该房间发送的报警信号后，打开视频监控，巡查报警房间的相关情况，向其余各房间发送相关信息。（通常这种方式用于房间遭受到非法入侵）此时的无线通讯模型为星型拓扑结构。

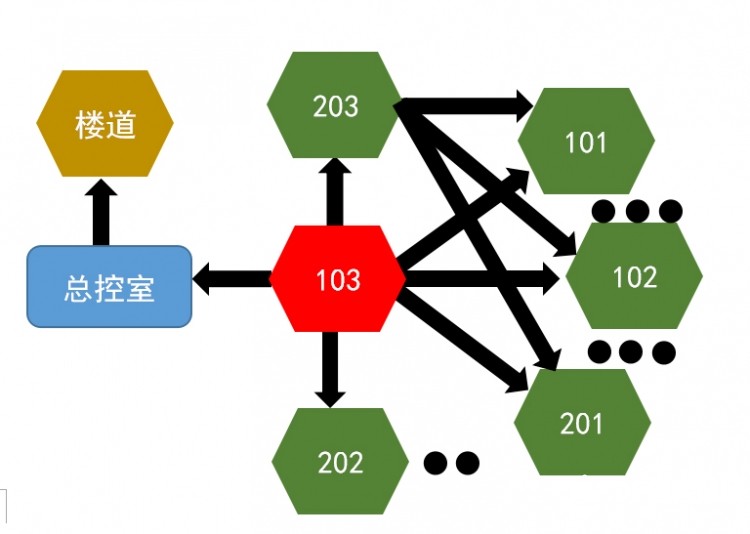

3.自动报警模式：房间内的烟雾传感器达到设定的值后任意房间都可以向其余房间和总控发出报警信号（此时的无线通讯模型为网状拓扑结构），总控接收到信号后，打开视频监控查看相应情况。同时总控依据发生烟雾报警房间位置给楼道处发送逃生路线的指示标志。
工作流程：
设备清单：
micro:bit 编程入门开发板 9块
micro:bit Boson扩展板 (Gravity兼容) 8块
模拟一氧化碳气体传感器 6个
蜂鸣器 6个
风扇模块 1个
电池盒 8个
亚格力板 若干
螺丝 若干
作品制作：
1. 楼宇模型制作：

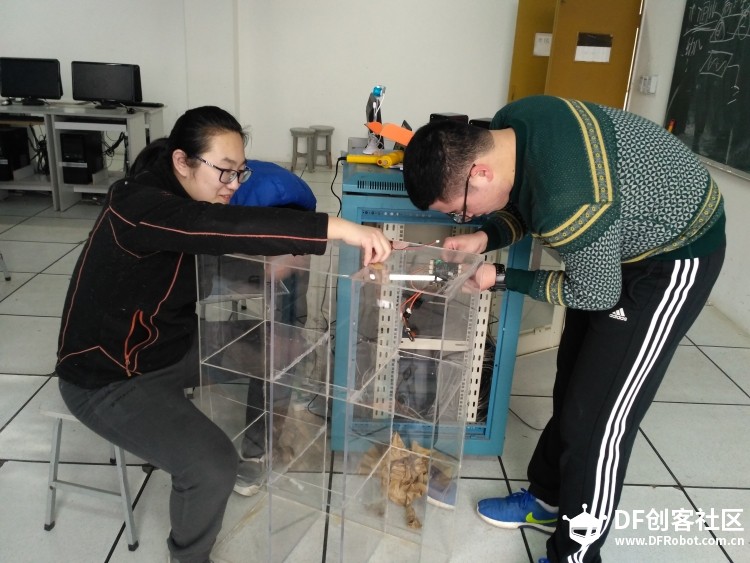

设计一个九宫格式样的楼宇模型，通过淘宝加工相关结构件。使用AB胶水粘合如下图所示。

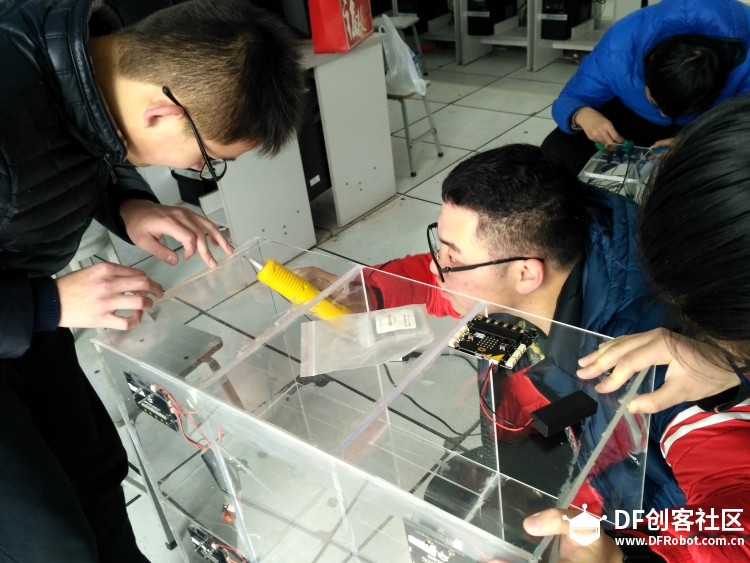

为了保证各个房间的相对密闭效果，使用热熔胶对房间接缝处进行封闭处理。

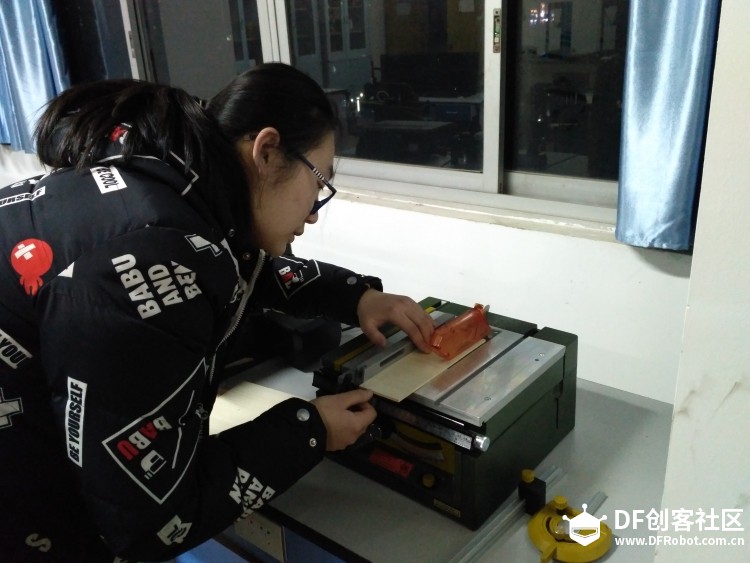

制作楼梯，为了仿真楼宇效果，使用台锯切割三合板制作楼梯踏步。
2. 电路连线

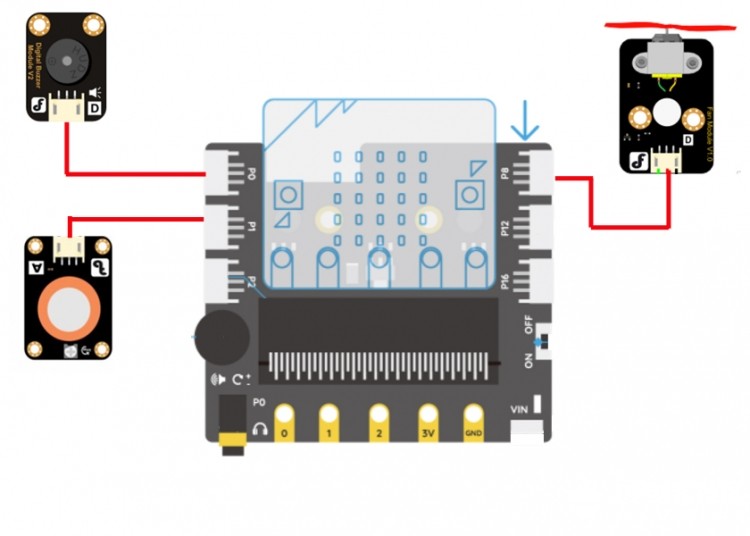

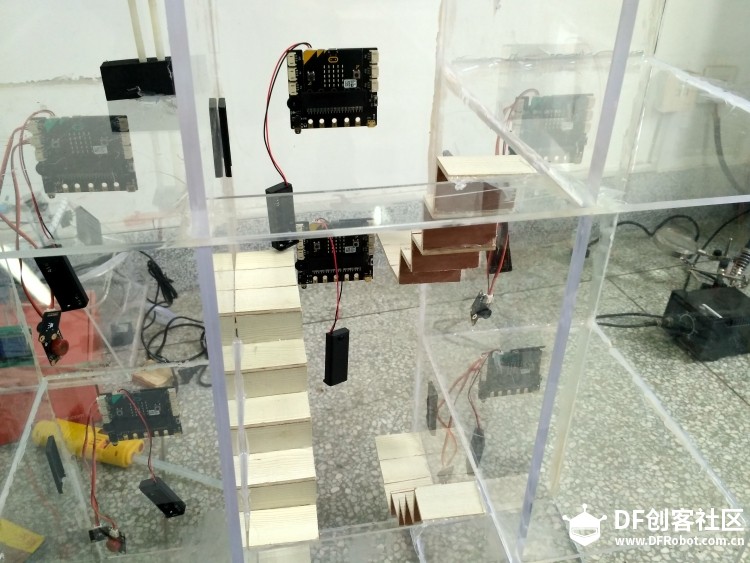

本次电路比较简单，将MICROBIT主控板插入拓展板中，P0口连接蜂鸣器，P1口连接模拟一氧化碳传感器，P8接风扇模块。楼道中的两块只要将主控插入拓展板中即可。

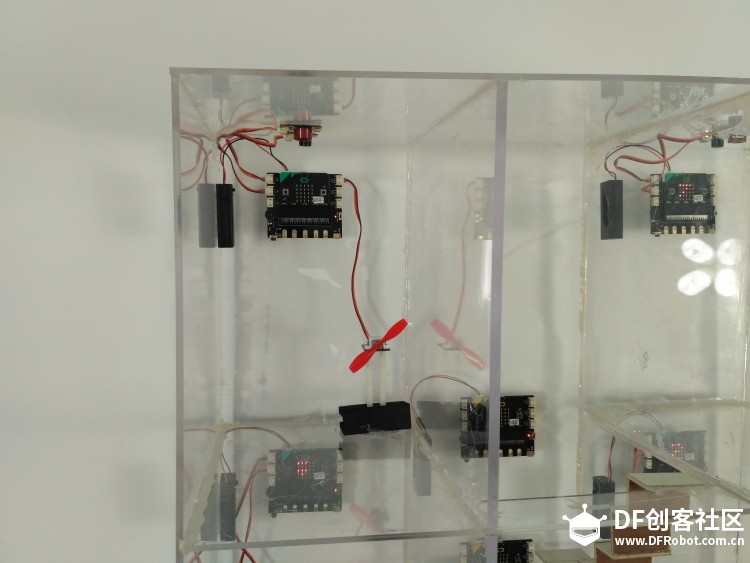

房间各器件用热熔胶固定在顶部和侧面；楼道内的主控用螺丝固定在侧墙面。
上位机软件端：

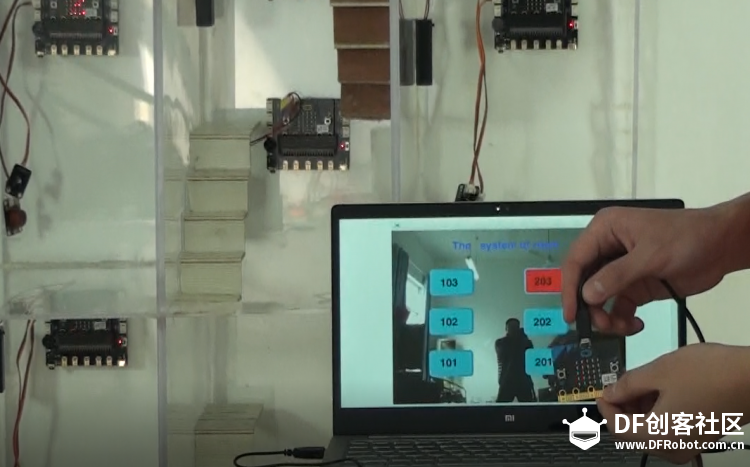

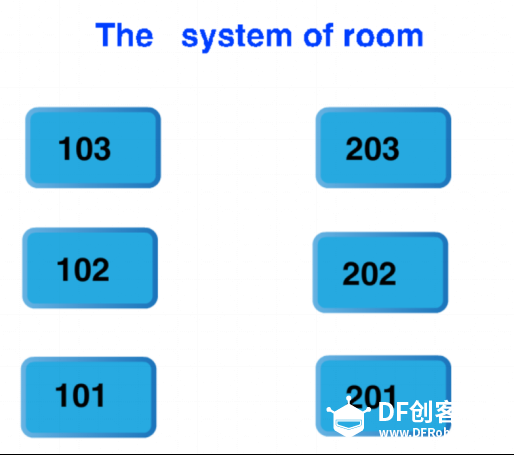

上位机软件我们使用了SCRATCH2.0平台。创建六个角色分别命名为101-103，201-203。每个角色2个造型如下图所示，分别代表正常情况下和报警情况下。总控上位机界面如下图所示：
功能测试：
人工手动报警测试

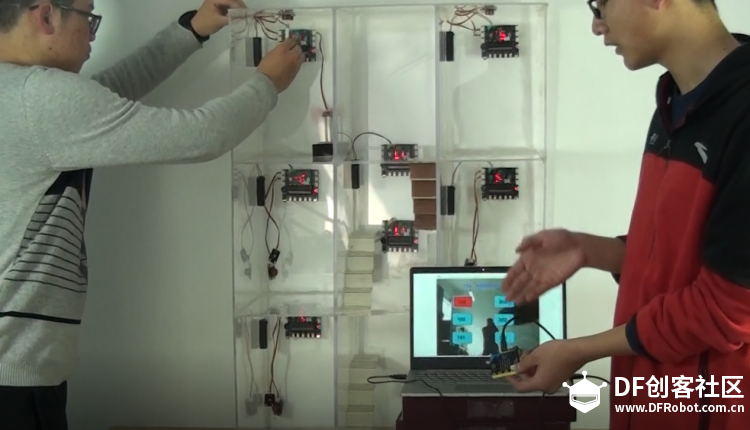

烟雾自动报警测试

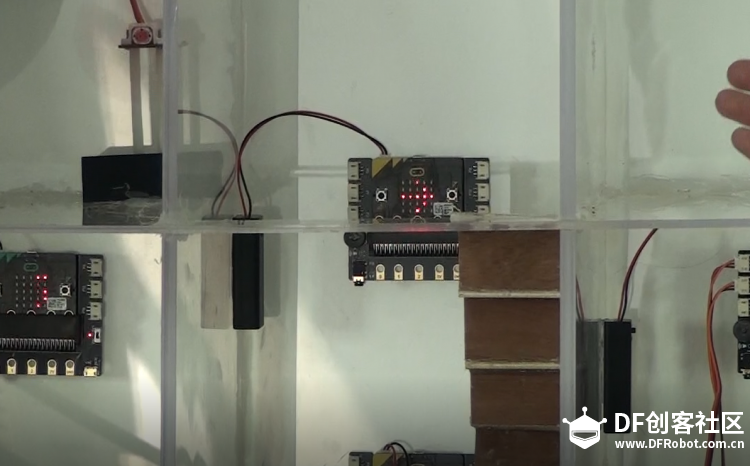

智能指示逃生路线
