Arduino库教程-GSM-GSM Scan Networks

Arduino 少儿编程 1584浏览 0评论
Arduino库教程

GSM Scan Networks

  • 这个例子打印调制解调器的IMEI号码,然后检查是否连接到载体并打印出它的信号强度。它也可以扫描所有附近的网络。

硬件要求

  • Arduino or Genuino Board
  • Arduino + Telefonica GSM/GPRS Shield
  • SIM card enable for Data

电路

Arduino库教程-GSM-GSM Scan Networks

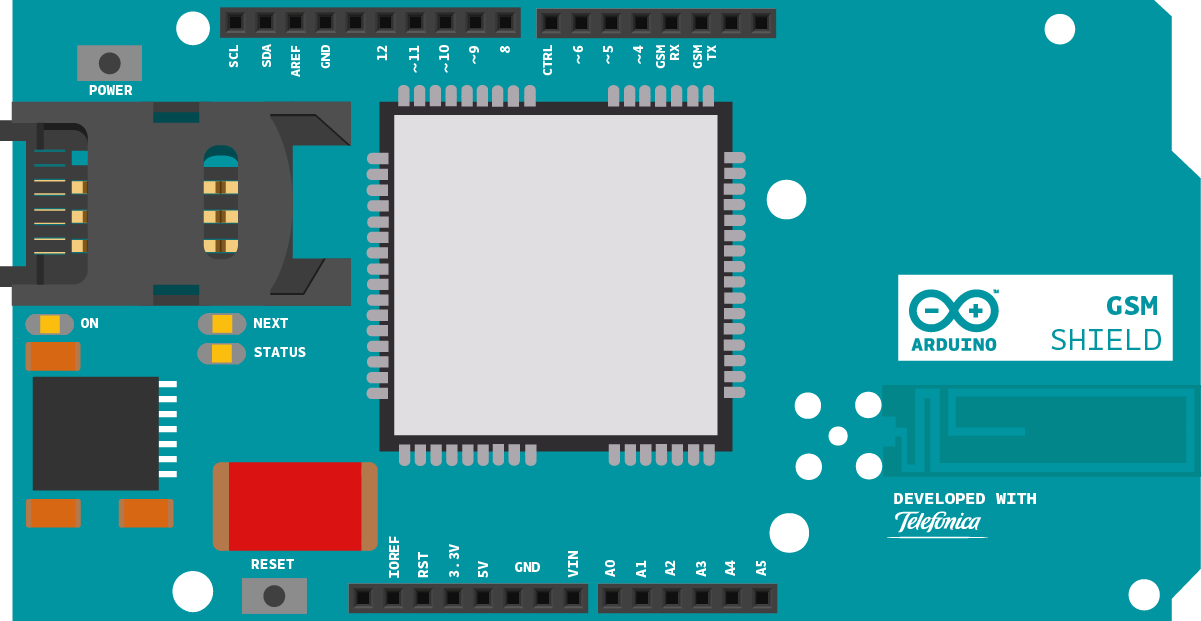

这是在一块Arduino或者Genuino开发板上的Arduino GSM Shield图

样例代码

  • 首先,加上GSM库
#include <GSM.h>
  • SIM卡可能有一个引脚数,来使能它们的功能。为您的SIM卡定义引脚。如果你的卡没有引脚,你可以让它空白:
#define PINNUMBER ""
  • 初始化将要使用的类的实例。你同时需要GSM和GSMVoiceCall类。
GSM gsmAccess;
GSM_SMS sms;

[Get Code]

  • 创建一个变量来保存该IMEI号码,和一个状态信息来发送到串口监视器:
String IMEI = "";

String errortext = "ERROR";

[Get Code]

  • 在setup里,打开一个到计算机的串口连接。打开连接后,向串口监视器发送一个消息示意该程序已启动。调用@scannerNetworks.begin()@@来复位调制解调器。
void setup(){
  Serial.begin(9600);
  Serial.println("GSM networks scanner");
  scannerNetworks.begin();

[Get Code]

  • 创建一个本地变量来跟踪连接状态。直到SIM连接到网络之前,你可以用这个来防止程序开始,:
boolean notConnected = true;

[Get Code]

  • 通过调用gsmAccess.begin()连接到网络。它以SIM卡的引脚当作一个参数。你也可以用gprs.attachGPRS()连接到GPRS网络。这个要求你前面声明的APN,登录和密码。通过放在while()循环里,你可以不断地检查连接的状态,等到他们都成为真。

  • 当调制解调器连接到GPRS网络,gsmAccess() 将返回GSM_READY。以此为连接与否的标志。一旦连接好,setup()的其余部分将会运行。

while(notConnected)
  {
    if(gsmAccess.begin(PINNUMBER)==GSM_READY)
      notConnected = false;
    else
    {
      Serial.println("Not connected");
      delay(1000);
    }
  }

[Get Code]

  • 用modemTest.getIMEI()函数得到调制解调器的IMEI,并打印到串口监视器。
Serial.print("Modem IMEI: ");
  IMEI = modemTest.getIMEI();
  IMEI.replace("n","");
  if(IMEI != NULL)
    Serial.println(IMEI);

[Get Code]

  • 在loop(),扫描和打印出所有可用的网络。这可能需要一些时间
Serial.println("Scanning available networks. May take some seconds.");
  Serial.println(scannerNetworks.readNetworks());

[Get Code]

  • 打印当前连接的载体,以及信号的强度。信号强度是按0~31划分,其中0为最低,31为最高。关闭loop()。
Serial.print("Current carrier: ");
  Serial.println(scannerNetworks.getCurrentCarrier());

  Serial.print("Signal Strength: ");
  Serial.print(scannerNetworks.getSignalStrength());
  Serial.println(" [0-31]");

[Get Code]

  • 一旦你的代码被上传,打开串口监视器来查看连接的状态。

  • 完整程序如下:

/*

 GSM Scan Networks

 This example prints out the IMEI number of the modem,
 then checks to see if it's connected to a carrier. If so,
 it prints the phone number associated with the card.
 Then it scans for nearby networks and prints out their signal strengths.

 Circuit:
 * GSM shield
 * SIM card

 Created 8 Mar 2012
 by Tom Igoe, implemented by Javier Carazo
 Modified 4 Feb 2013
 by Scott Fitzgerald

http://www.arduino.cc/en/Tutorial/GSMToolsGsmScanNetworks

 This example code is part of the public domain
 */

// libraries
#include <GSM.h>

// PIN Number
#define PINNUMBER ""

// initialize the library instance
GSM gsmAccess;     // include a 'true' parameter to enable debugging
GSMScanner scannerNetworks;
GSMModem modemTest;

// Save data variables
String IMEI = "";

// serial monitor result messages
String errortext = "ERROR";

void setup() {
  // initialize serial communications and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for Leonardo only
  }

  Serial.println("GSM networks scanner");
  scannerNetworks.begin();

  // connection state
  boolean notConnected = true;

  // Start GSM shield
  // If your SIM has PIN, pass it as a parameter of begin() in quotes
  while (notConnected) {
    if (gsmAccess.begin(PINNUMBER) == GSM_READY) {
      notConnected = false;
    } else {
      Serial.println("Not connected");
      delay(1000);
    }
  }

  // get modem parameters
  // IMEI, modem unique identifier
  Serial.print("Modem IMEI: ");
  IMEI = modemTest.getIMEI();
  IMEI.replace("n", "");
  if (IMEI != NULL) {
    Serial.println(IMEI);
  }
}

void loop() {
  // scan for existing networks, displays a list of networks
  Serial.println("Scanning available networks. May take some seconds.");
  Serial.println(scannerNetworks.readNetworks());

  // currently connected carrier
  Serial.print("Current carrier: ");
  Serial.println(scannerNetworks.getCurrentCarrier());

  // returns strength and ber
  // signal strength in 0-31 scale. 31 means power > 51dBm
  // BER is the Bit Error Rate. 0-7 scale. 99=not detectable
  Serial.print("Signal Strength: ");
  Serial.print(scannerNetworks.getSignalStrength());
  Serial.println(" [0-31]");

}

[Get Code]
