搭建ROS小车底盘-第一篇硬件

ROBOTS/其他机器人 少儿编程 1663浏览 0评论
搭建ROS小车底盘A

搭建ROS小车底盘-第一篇硬件

说明

  • 介绍相关硬件

硬件清单:

  • 树梅派2或3代
  • 带编码器测速JGA25-371减速电机一对
  • 小车轮子一对
  • 万向轮一个
  • 小车亚克力板底板一套
  • Arduino MEGA2560 R3开发板一块:用于控制电机驱动,接收上位机指令并把传感器
  • L298N电机驱动板模块
  • 12V充电电池块
  • 电池分压模块

搭建步骤:

  • 第一步:把JGA25-371减速电机和轮子连接,然后和万向轮一起固定到小车亚克力板底板上
  • 第二步:重点要考虑JGA25-371减速电机、L298N电机驱动板模块、Arduino MEGA2560 R3、树梅派和电池之间如何连接

部件介绍:

JGA25-371减速电机

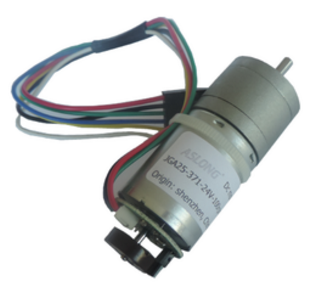

  • JGA25-371带编码器测速码盘的电机由两部分组成:直流减速电机和双通道霍尔效应编码器。

  • 图示:
    搭建ROS小车底盘-第一篇硬件

  • 直流减速电机的工作电压:6-24VDC。

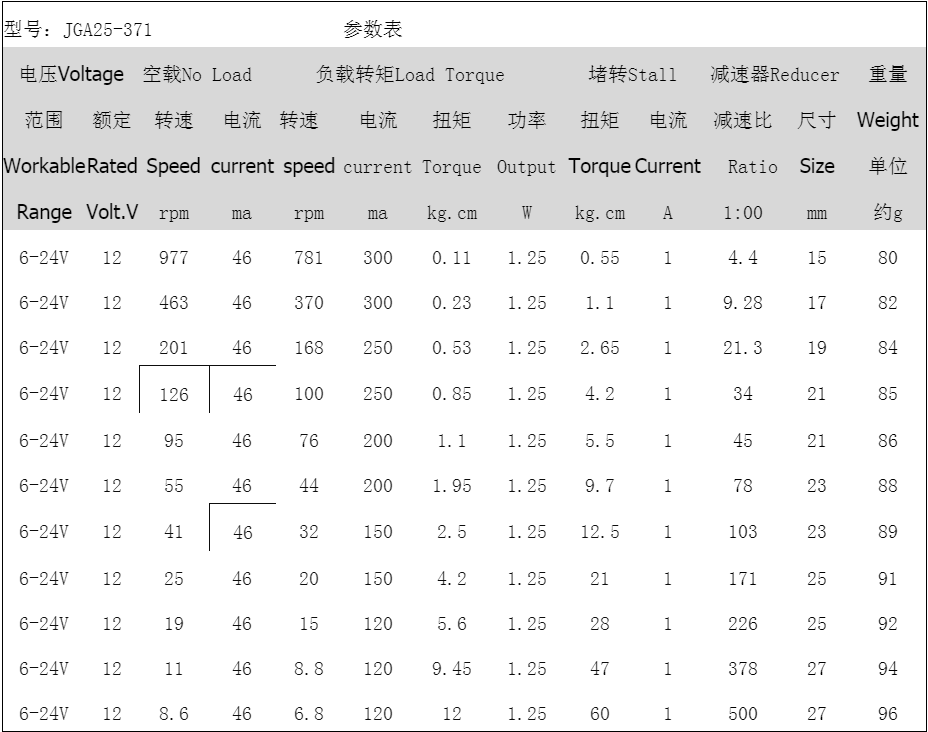

  • 根据在额定电压12V时每分钟空载转速不同.JGA25-371系列电机分为如下几个型号:977rpm 463rpm 201rpm 126rpm 95rpm 55rpm 41rpm 25rpm 19rpm 11rpm 8.6rpm

  • 图示:
    搭建ROS小车底盘-第一篇硬件

  • 转速越快,做出来来小车的速度就会越快,但转速快的小车扭矩就小,小车的载重就随之变小,并且小车在上坡或越过障碍物时就显得动力不足。

  • 建议购买型号为126rpm转速的电机

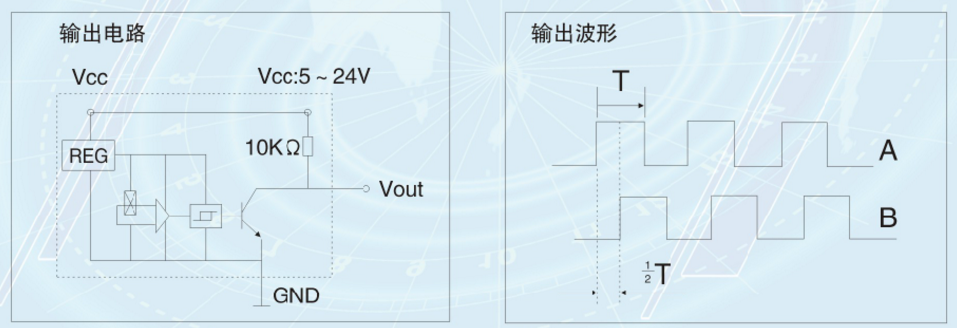

  • 测速的编码器是双通道霍尔效应编码器,它包含一个磁栅和磁敏检测电路,输出两个通道正交相位角为90度的方波

  • 图示1:
    搭建ROS小车底盘-第一篇硬件

  • 图示2:
    搭建ROS小车底盘-第一篇硬件

  • 该编码器单路每圈脉冲13CPR(Counts Per Revolution,每转脉冲的个数)

  • 一方面由于每圈又可以分一个上升沿和一个下降沿,另一方面该编码器拥有A B双路输出,所以每转一圈,该编码器的双路上下沿总共可以输出52CPR

  • 那么小车轮子转一圈,最多只能产生52个脉冲信号吗?不对,还要考虑减速比,以转速为126rpm 的型号电机为例,它的减速比为1:34,也就是说,编码器侧转34圈,小车的轮子才转一圈

  • 所以,小车轮子转一圈,可以产生52*34=1768个脉冲信号

  • 还可以根据A B双路输出的信号,确定轮子是正转还是反转

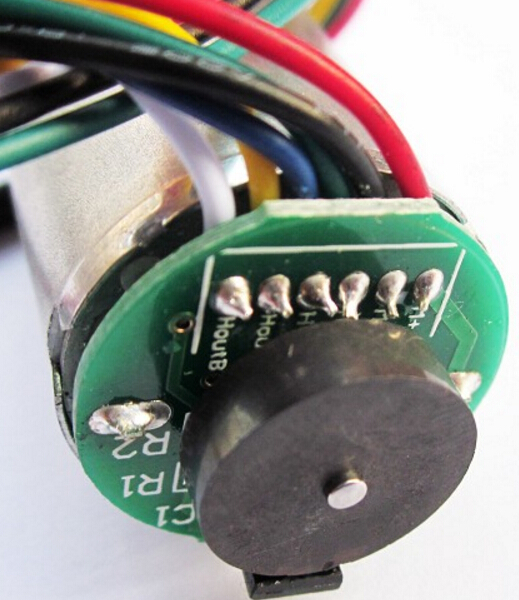

  • JGA25-371电机和编码器的接线

  • 图示:
    搭建ROS小车底盘-第一篇硬件

  • 接线按上图片从右到左分是M+、M-、Hgnd、Hvcc、HoutA、 HoutB。

    • M+(红线) 电机电源+
    • M-(黑线) 电机电源-
    • Hgnd(绿线) 编码器地线
    • Hvcc(蓝线) 编码器电源(接5V电压)
    • HoutA(黄线) 信号A输出
    • HoutB(白线) 信号B输出

测速编码的连线

  • Arduino代码
#define BAUDRATE     115200
#define LEFT            0
#define RIGHT           1
#define FORWARDS true
#define BACKWARDS false

volatile long encoderLeft = 0L;
volatile long encoderRight = 0L;

void initEncoders(){
  pinMode(2, INPUT);
  pinMode(3, INPUT);

  attachInterrupt(0, encoderLeftISR, CHANGE);
  attachInterrupt(1, encoderRightISR, CHANGE);
}

void encoderLeftISR(){
    encoderLeft++;
}

void encoderRightISR(){
    encoderRight++;
}

long readEncoder(int i) {
  long encVal = 0L;
  if (i == LEFT)  {
     noInterrupts();
    //detachInterrupt(0);
    encVal = encoderLeft;
    interrupts();
    //attachInterrupt(0, Code_left, FALLING);
  }
  else {
    noInterrupts();
    //detachInterrupt(1);
    encVal = encoderRight;
    interrupts();
    //attachInterrupt(1, Code_right, FALLING);
  }
  return encVal;
}

/* Wrap the encoder reset function */
void resetEncoder(int i) {
  if (i == LEFT){
    noInterrupts();
    encoderLeft = 0L;
    interrupts();
  }else {
    noInterrupts();
    encoderRight = 0L;
     interrupts();
  }
}
/* Wrap the encoder reset function */
void resetEncoders() {
  resetEncoder(LEFT);
  resetEncoder(RIGHT);
}

 void setup() {
  Serial.begin(BAUDRATE);
  initEncoders();
  resetEncoders();
}

void loop() {
  long lval=readEncoder(0);
   long rval=readEncoder(1);
   Serial.print("left: ");
   Serial.print(lval);
   Serial.print("; right: ");
   Serial.println(rval);
  delay(30);
}

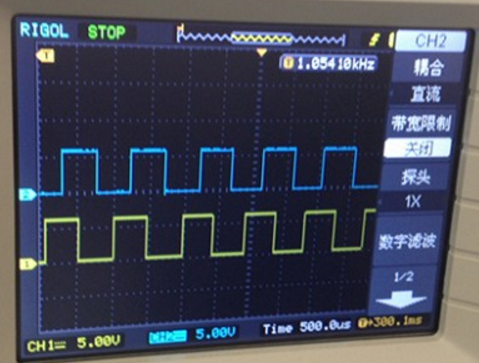

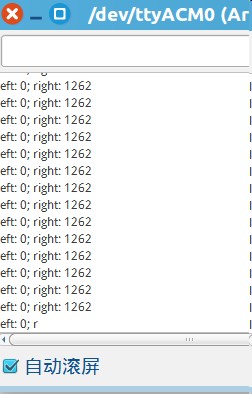

  • 效果图:
    搭建ROS小车底盘-第一篇硬件

L298N电机驱动模块

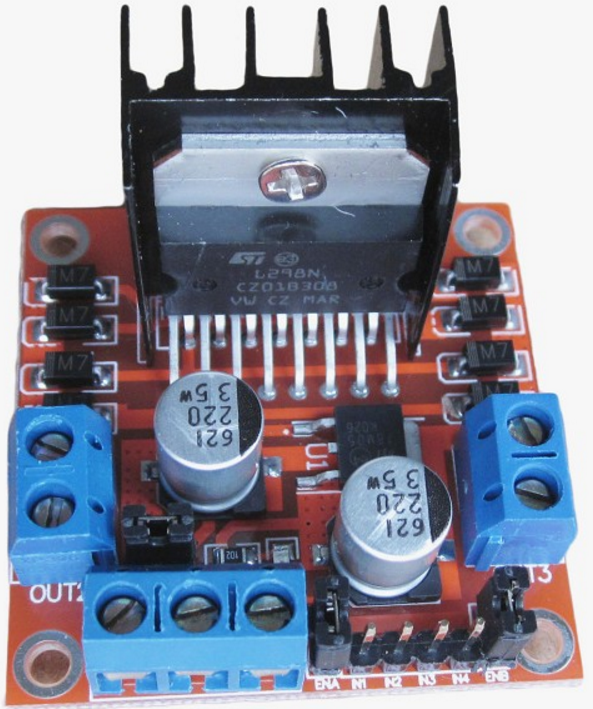

  • 图示:
    搭建ROS小车底盘-第一篇硬件

  • 驱动电压5v~35v, 逻辑电压5v. 内置的78M05通过驱动电源部分取电工作, 当使用大于12V驱动电压的时候,为了避免稳压芯片损坏, 请使用外置的5V逻辑供电。

  • ENA:OUT1和OUT2的使能端,默认情况下,跳线帽接上时,高电平有效,低电平禁止;如果需要PWM调速,就需要拔掉跳线帽.

驱动直流电机

  • 本模块是2路的H桥驱动,所以可以同时驱动两个电机
  • 使能ENA ENB之后

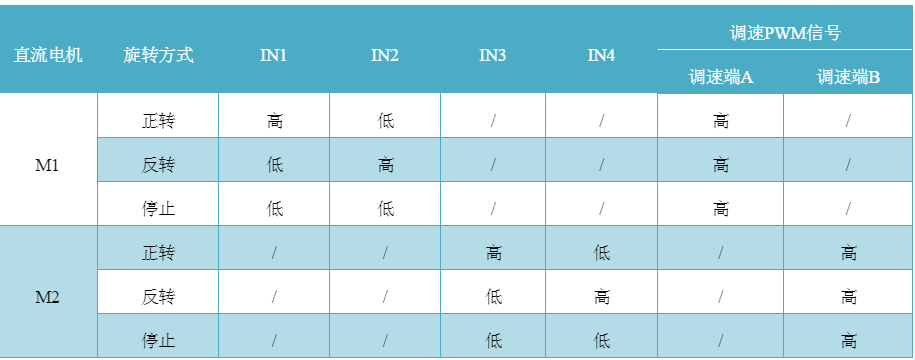

  • 可以分别从IN1 IN2输入PWM信号驱动电机1的转速和方向
  • 可以分别从IN3 IN4输入PWM信号驱动电机2的转速和方向
  • 图示:
    搭建ROS小车底盘-第一篇硬件

驱动步进电机

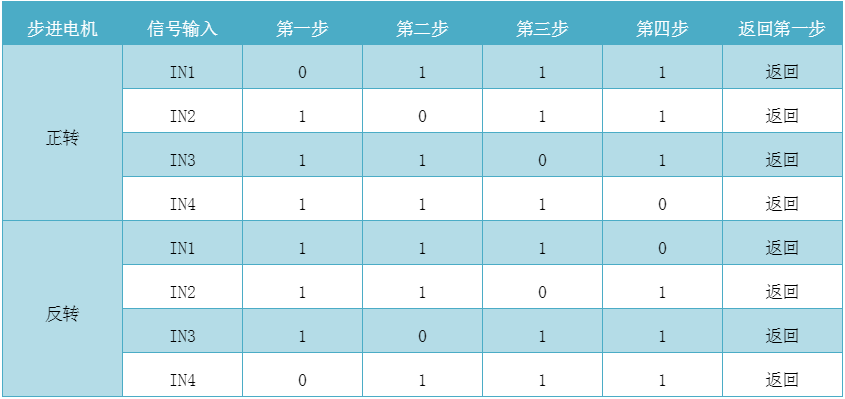

  • 图示:
    搭建ROS小车底盘-第一篇硬件

L298N驱动板介绍:

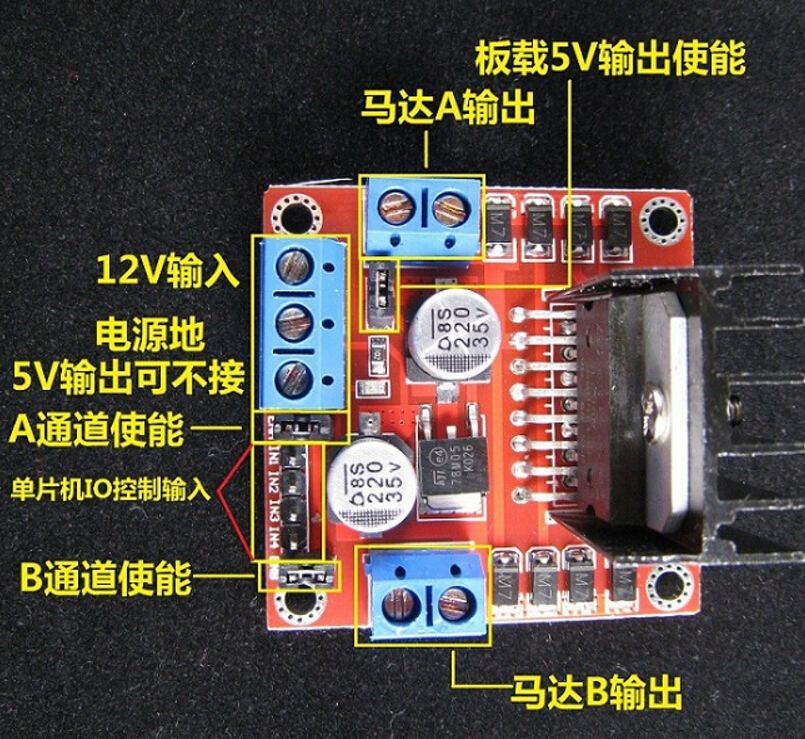

  • 图示1:
    搭建ROS小车底盘-第一篇硬件

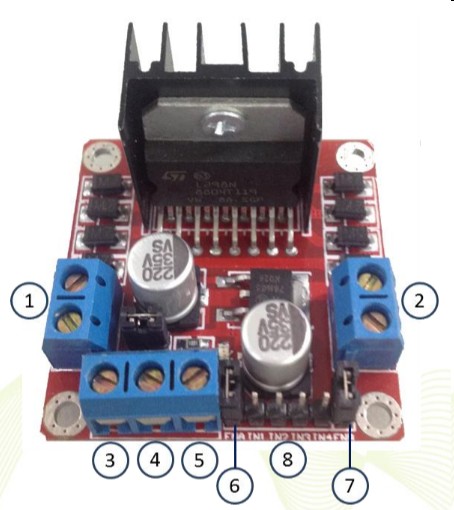

  • 图示2:
    搭建ROS小车底盘-第一篇硬件

  • 如果L298N和arduino使用不同的电源供电的话,那么需要将arduino的GND和模块上的GND连接在一起,只有这样单片机上过来的逻辑信号才有个参考0点。此点非常重要,请大家注意.

L298N驱动板接线方法

  • 方式1:ENA插帽拔掉,通过IN1和IN2控制电机转动方向(正转或反转), 通过ENA控制电机的转速。
  • 测试代码:
int enA = 5;
int in1 = 7;
int in2 = 8;
// motor two
int enB = 6;
int in3 = 9;
int in4 = 10;
void setup()
{
  // set all the motor control pins to outputs
  pinMode(enA, OUTPUT);
  pinMode(enB, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(in3, OUTPUT);
  pinMode(in4, OUTPUT);
}
void demoOne()
{
  // this function will run the motors in both directions at a fixed speed
  // turn on motor A
  digitalWrite(in1, HIGH);
  digitalWrite(in2, LOW);
  // set speed to 200 out of possible range 0~255
  analogWrite(enA, 200);
  // turn on motor B
  digitalWrite(in4, HIGH);
  digitalWrite(in3, LOW);
  // set speed to 200 out of possible range 0~255
  analogWrite(enB, 200);
  delay(2000);
  // now change motor directions
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in4, LOW);
  digitalWrite(in3, HIGH);
  delay(2000);
  // now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}
void demoTwo()
{
  // this function will run the motors across the range of possible speeds
  // note that maximum speed is determined by the motor itself and the operating voltage
  // the PWM values sent by analogWrite() are fractions of the maximum speed possible
  // by your hardware
  // turn on motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);
  // accelerate from zero to maximum speed
  for (int i = 0; i < 256; i++)
  {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }
  // decelerate from maximum speed to zero
  for (int i = 255; i >= 0; --i)
  {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }
  // now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}
void loop()
{
  demoOne();
  delay(1000);
  demoTwo();
  delay(1000);
}
  • 方式2:ENA插帽不用拔掉,通过IN1和IN2输入PWM控制电机转动的方向和转速。

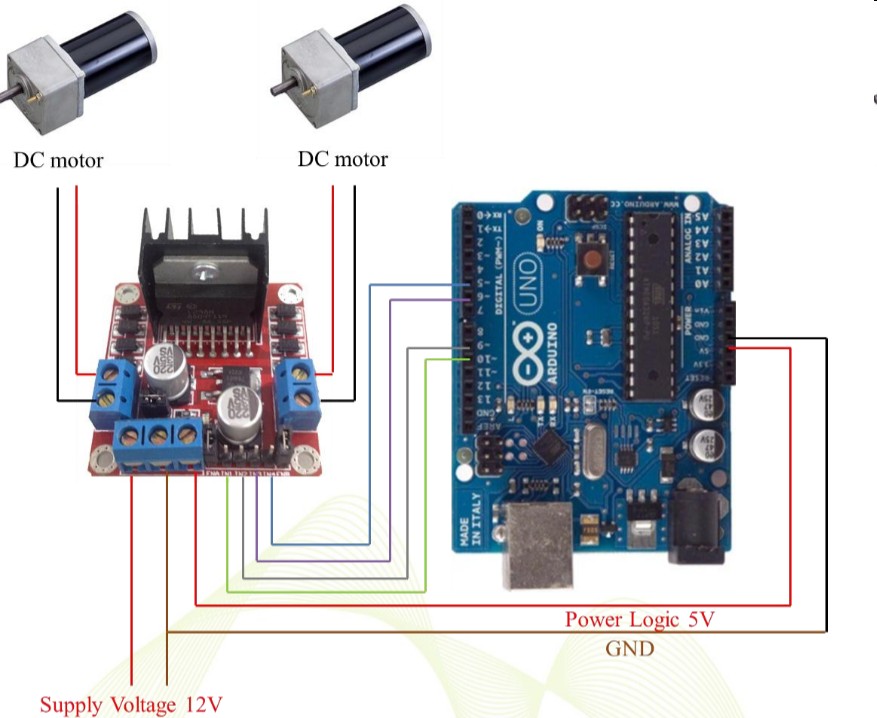

  • 连线图:
    搭建ROS小车底盘-第一篇硬件

参考:

  • L298N电机驱动板介绍
