使用 Flash Lidar F4 激光雷达进行gmapping建图

安装ROS依赖包

$ sudo apt-get install ros-indigo-serial ros-indigo-turtlebot-rviz-launchers ros-indigo-move-base-msgs libghc-sdl-image-dev libsdl-image1.2-dev ros-indigo-navigation ros-indigo-slam-gmapping ros-indigo-teb-local-planner

• 若还没有搭建Dashgo运行环境，便可直接执行以下操作：

    $ mkdir -p  ~/dashgo_ws/src

    $ cd ~/dashgo_ws/src

• 下载 Dashgo SLAM 版本

    $ git clone https://github.com/EAIBOT/dashgo.git

    $ cd dashgo

    $ git checkout slam_02

• 下载激光雷达 Flash Lidar 一代驱动

    $ cd ~/dashgo_ws/src

    $ git clone https://github.com/EAIBOT/flashgo.git

    $ cd flashgo

    $ git checkout 1.1.0

• 然后编译

    $ cd ~/dashgo_ws

    $ catkin_make

• catkin_make 编译完成后，添加 Dashgo 环境变量 ~/.bashrc 文件中。

    $ echo "source ~/dashgo_ws/devel/setup.bash" >> ~/.bashrc

    $ source ~/.bashrc           //source ~/.bashrc 使环境变量的配置生效。

• 若已经搭建 Dashgo 运行环境，便执行以下操作：

• Dashgo 切换到 SLAM 版本

    $ cd ~/dashgo_ws/src/dashgo

    $ git checkout slam_02

• 下载激光雷达 Flash Lidar 一代驱动

    $ cd ~/dashgo_ws/src

    $ git clone https://github.com/EAIBOT/flashgo.git

    $ cd flashgo

    $ git checkout 1.1.0

• 下载建图依赖包

    $ cd ~/dashgo_ws/src

    $ git clone https://github.com/ros-perception/slam_gmapping.git

    $ git clone https://github.com/ros-perception/openslam_gmapping.git

    $ git clone https://github.com/ros-planning/navigation.git


• 然后编译

    $ cd ~/dashgo_ws/

    $ catkin_make

串口访问权限

• 创建 dashgo 和 flash lidar 的串口别名的访问

    $ roscd dashgo_bringup/startup

    $ sudo sh create_dashgo_udev.sh

    $ sudo sh create_flashlidar_udev.sh

• 重新插拔连接电脑的USB线

• 分别在虚拟机上，选择 D1 串口与激光雷达F4 USB口，如下图所示

• 查看 D1 串口是否存在

    $ ls -l /dev/dashgo

• 查看激光雷达USB口是否存在

    $ ls -l /dev/flashlidar

• 运行地图扫描节点

• Ctrl + Alt + T 打开命令窗口，运行命令

    $ roslaunch dashgo_nav gmapping_demo.launch

• 运行rviz，查看扫描结果

• Ctrl + Alt + T 打开新的命令窗口，运行命令

    $ roslaunch turtlebot_rviz_launchers view_navigation.launch

注意：在建图前要先对激光雷达与D1的坐标进行对齐,请看 虚拟机下激光雷达与D1的坐标对齐 这章节。 键盘控制 D1 移动扫描地图

• Ctrl + Alt + T 打开新的命令窗口，运行命令

    $ rosrun dashgo_bringup teleop_twist_keyboard.py

• 得到如下内容

Reading from the keyboard  and Publishing to Twist!
---------------------------
Moving around:
   u    i    o
   j    k    l
   m    ,    .

q/z : increase/decrease max speeds by 10%
w/x : increase/decrease only linear speed by 10%
e/c : increase/decrease only angular speed by 10%
anything else : stop

CTRL-C to quit

• 控制 D1 移动的按键分布如下：
  前进： i
  后退： ,
  左转： j
  后转： l
  停止： k

注意：键盘控制移动的速度较大，注意人物安全。

• 扫描完地图后，保存地图

• Ctrl + Alt + T 打开新的命令窗口，运行下面命令

    $ roscd dashgo_nav/maps

    $ rosrun map_server map_saver -f my_map         //my_map是保存地图的名称，根据实际情况命名。

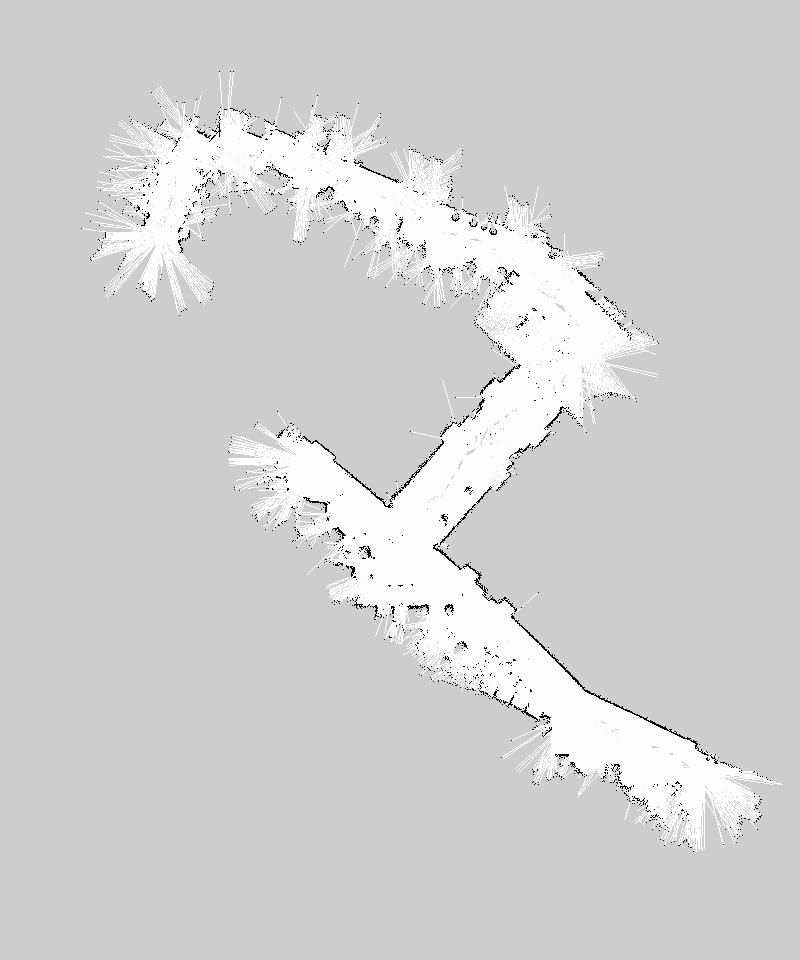

• 运行效果如下图：
