micro:bit上这块小小的LED点阵有很多玩法，今天我们就用绘图相关的积木块来发挥创意。
下面这张是micro:bit正面的示意图。我们看到的点阵是由5行5列共25个LED灯所组成的矩阵。
我们用坐标系来表示这个矩阵上的点。和我们在初中数学里所学的平面直角坐标系略微不同，这里的坐标系虽然也是由x轴和y轴组成，但是：
-
x轴和y轴相交于左上角，这个点的坐标为（0,0）
-
x轴方向朝右，y轴方向朝下
-
x坐标的数字从左向右依次增加，范围是0到4
-
y坐标的数字从上向下依次增加，范围也是0到4
好啦，知道这些，我们就可以看明白下图中的数字对了，比如说，（0,0）指的就是左上角的LED灯，（2,2）指的就是中间的灯，（4,0）指的则是右上角的灯……
拓展：
LED也叫发光二极管。由含镓（Ga）、砷（As）、磷（P）、氮（N）等元素的化合物制成。电流只能朝LED一个方向通过，就像汽车只能沿着单行道指定的方向行驶。当电流通过LED时，灯就亮了！LED有两个长度不同的引线，较长的引线是“阳极”，连接到电源，电流从这里进入。较短的引线是“阴极”，用来接地，是电流的出口。不同材料制成的LED发出不同颜色的灯光。
接下来我们使用嵌套循环语句来控制LED点阵：
尝试1：

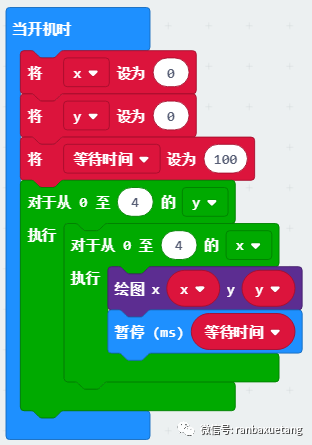

我们设定两个变量：x和y。在外面一个循环里，y的值从0变化到4；在里面一个循环里，x的值也从0变化到4。接下来的“绘图”积木块的作用就是点亮坐标（x，y）对应的LED。这个过程其实和我们逐行数数是一样的，先第一排从左至右，再第二排从左至右，接下来是第三排、第四排，最后数完第五排。在计算机程序里，我们通常从零开始计数，因此第一到第五排就变成了0到4。

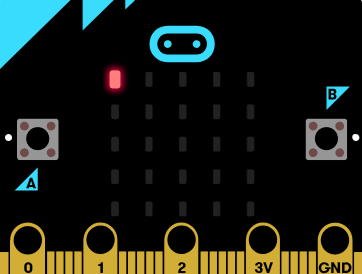

这就是程序运行的结果：
尝试2：

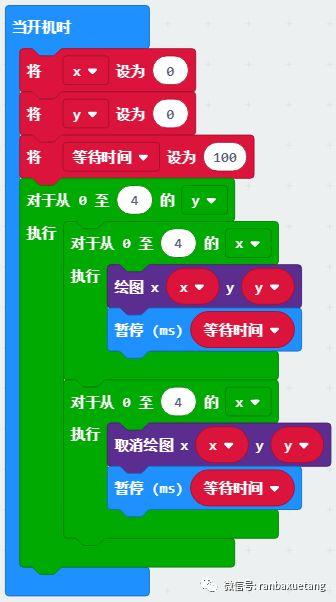

稍微改变一下程序，就会有不同的效果哦。比如说，我们在里面放置两个循环，第一个仍然负责点亮一排LED灯，第二个则负责将这一排灯灭掉。程序和结果是这样的：
这样的变化实在太多了，下方视频是我做的一些例子，小朋友们也来动手尝试一下吧。
