在 micro:bit 彩灯DIY 里，我用了makecode的音乐类积木块制作和播放音乐，但是旋律是在程序里预先写好的，下载到开发板之后无法改变。在Scratch里，我们可以使用电脑键盘被按下的事件在作品中即兴演奏乐曲，而microbit只有少量的按键，我们怎样才能做一个音乐键盘呢？

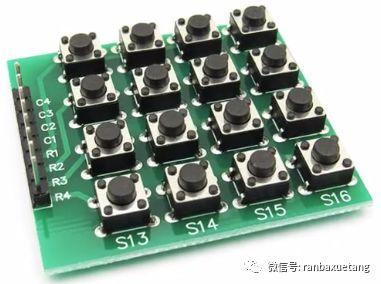

接下来几篇，我们尝试用不同的方法，今天先外接一块小小的键盘。大家看下图，这叫4×4矩阵键盘，顾名思义它有4行4列共16个按键，可以用来作为microbit的外扩键盘。左边一列有8个引脚，标注C4~C1，R1~R4。第二张原理图显示了按键和引脚的对应关系。
小朋友们看原理图可能觉得复杂，其实仔细观察，每一个按键的左右两端都连接两个引脚，比如按键S1连接的是引脚4和5，当S1被按下时，由引脚4、按键S1、引脚5所形成的电路就连通了。在实际接线中，我们把矩阵键盘上的引脚1~8分别连接到microbit的引脚P1~P8，这样数字一一对应，不会混淆。
接下来我们要使用“引脚”类别中下面这个积木块。如果我们给引脚4低电压（数字写入值0），给另一个引脚5高电压（数字写入值1），那么当按键S1被按下时，电流就会从引脚5通向引脚4。

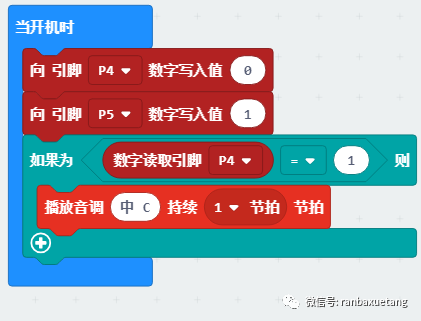

因为电流通向引脚4，所以这时候读取引脚4上的数字信号，就会得到“1”。使用逻辑类积木块进行判断，我们就能得知哪个按键被按下了，比如下面这段代码表达的就是：当按键S1被按下时，播放音调Do。

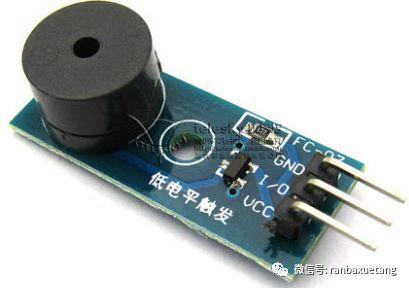

光有代码还不行，我们还要把声音播放出来。同学们可以使用蜂鸣器模块，将三个引脚和microbit的引脚对应相连：
| 蜂鸣器 | microbit |
| GND | GND |
| I/O | P0 |
| VCC | 3V3 |

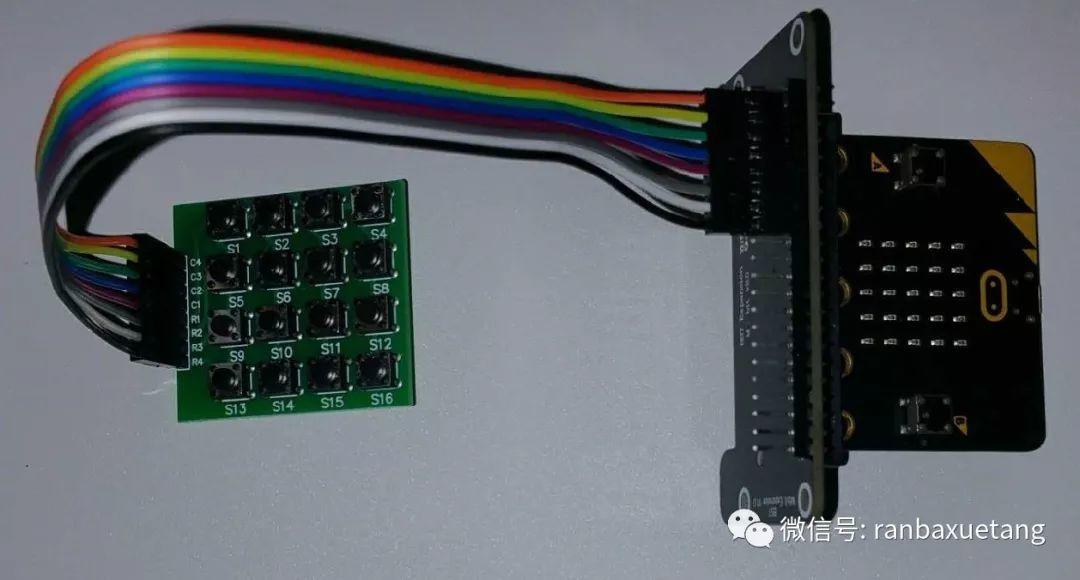

有了这些基础之后，我做了一个音乐键盘，你们也来试试吧。
我把我写的代码放在百度网盘，感兴趣的小朋友可以下载了模仿学习。
链接: https://pan.baidu.com/s/1DAyAwfURRIkz7ZO_rF8neA 提取码: ybic
