【Arduino教程】第十八讲：声音传感器实验

产品介绍

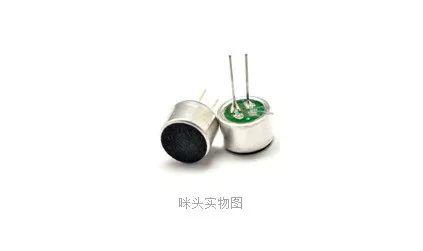

声音传感器（咪头）的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。

该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给计算机。

注：咪头有正负之分，底部绿漆上带有三条线的那个引脚为负极。

实验器件

■ 发光二极管：1个

■ 声音传感器：1个

■ 220Ώ电阻：1个

■ 50K电阻：1个

■ 多彩面包板实验跳绳：若干

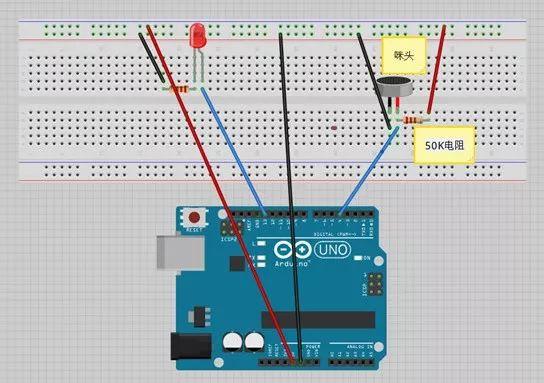

实验连线



程序代码

Arduino代码：

int InPin=4;

int OutPin=13;

void setup ()

{

pinMode(4,INPUT);//将4号数字口设置为输入状态，13号数字口设置为输出状态

pinMode(13,OUTPUT);

Serial.begin(9600);//设置波特率为9600

}

void loop()

{

int n = digitalRead(4);//创建一个变量n，将4号数字口的状态采集出来赋值给他。

Serial.println(n);//显示n变量

if (n==HIGH)//判断n是否为高电平，如果是执行下面的语句，不是则跳过。

{

digitalWrite(13,HIGH);

delay(5000);//延时

digitalWrite(13,LOW);

}

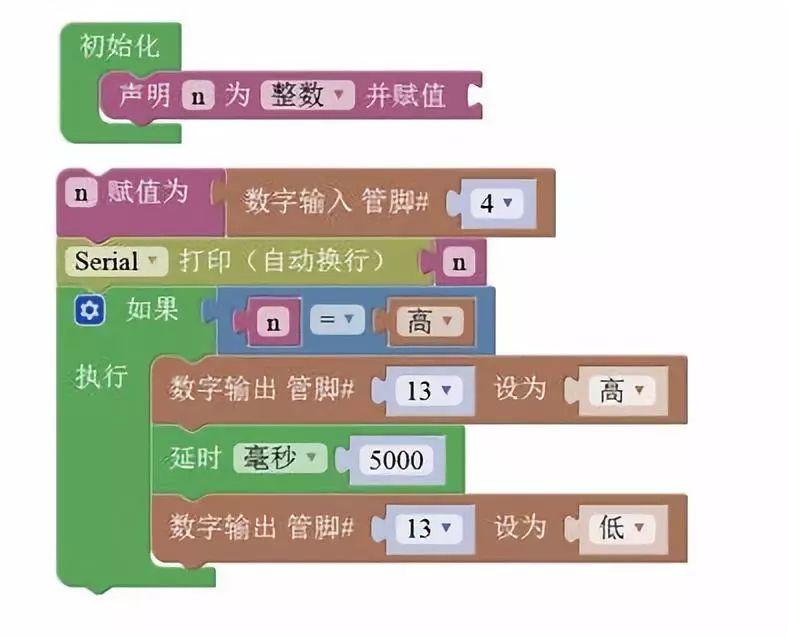

米思齐代码：

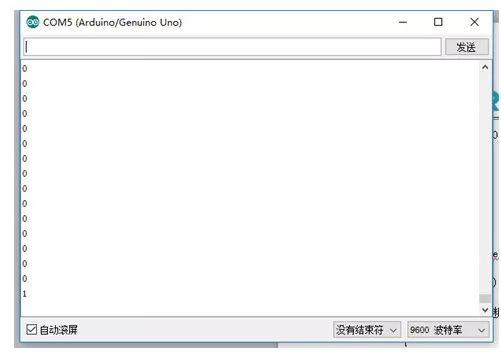

实验结论

       上电灯不亮，对着咪头吹一下，灯长亮一会，然后熄灭。
