【Arduino教程】第二十六讲:LCD1602液晶实验

Arduino 少儿编程 3025浏览 0评论
Arduino教程一

LCD1602液晶实验

产品介绍

1602 液晶可以显示2 行,每行显示16 个字符,每个字符的大小是5×7 点阵。可以通过8 位或者4 位总线通讯。应用广泛。引脚功能图:

1

VSS

一般接地

2

VDD

接电源(+5V)

3

VO

液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会产生“鬼影”,使用时可以通过一个10K 的电位器调整对比度)。

4

RS

RS 为寄存器选择,高电平1时选择数据寄存器、低电平0时选择指令寄存器。

5

R/W

R/W 为读写信号线,高电平(1)时进行读操作,低电平(0)时进行写操作。

6

E

E(或EN)端为使能(enable)端,下降沿使能。

7

DB0

底4位三态、双向数据总线0位(最低位)

8

DB1

底4位三态、双向数据总线1位

9

DB2

底4位三态、双向数据总线2位

10

DB3

底4位三态、双向数据总线3位

11

DB4

高4位三态、双向数据总线4位

12

DB5

高4位三态、双向数据总线5位

13

DB6

高4位三态、双向数据总线6位

14

DB7

高4位三态、双向数据总线7位(最高位)(也是busy flag)

15

BLA

背光电源正极

16

BLK

背光电源负极

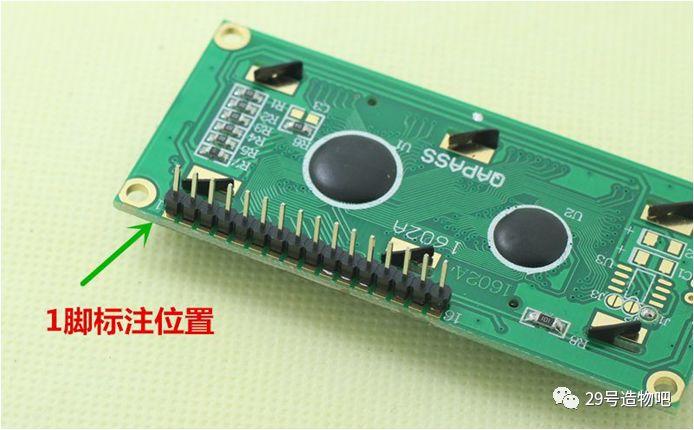

1602实物引脚图:

【Arduino教程】第二十六讲:LCD1602液晶实验

RS和R/W的真值表:

RS

R/W

操作说明

0

0

写入指令寄存器(清除屏等)

0

1

读busy flag(DB7),以及读取位址计数器(DB0~DB6)值

1

0

写入数据寄存器(显示各字型等)

1

1

从数据寄存器读取数据

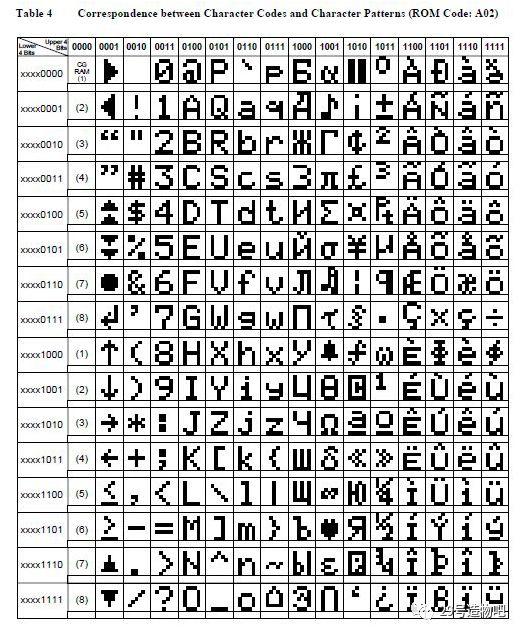

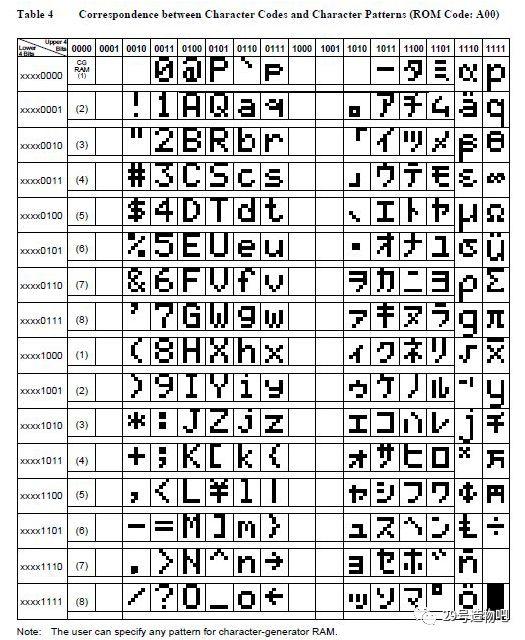

1602 液晶模块内部的字符发生存储器(CGROM)已经存储了160 个不同的点阵字符图形,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H 中的点阵字符图形显示出来,我们就能看到字母“A”。因为1602 识别的是ASCII 码,试验可以用ASCII 码直接赋值,在单片机编程中还可以用字符型常量或变量赋值,如’A’。以下是1602 的16 进制ASCII 码表:

【Arduino教程】第二十六讲:LCD1602液晶实验

【Arduino教程】第二十六讲:LCD1602液晶实验

读的时候,先读上面那行,再读左边那列,如:感叹号!的ASCII 为0×21,字母B的ASCII 为0×42(前面加0x 表示十六进制)。

显示地址:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

00

01

02

03

04

05

06

07

08

09

0A

0B

0C

0D

0E

0F

40

41

42

43

44

45

46

47

48

49

4A

4B

4C

4D

4E

4F

实验器件

■ LCD1602显示屏:1 个

■ 220欧的电阻:1 个

■ 10K旋钮电位器:1 个

■ 面包板:1 个

■ 多彩面包板实验跳绳:若干

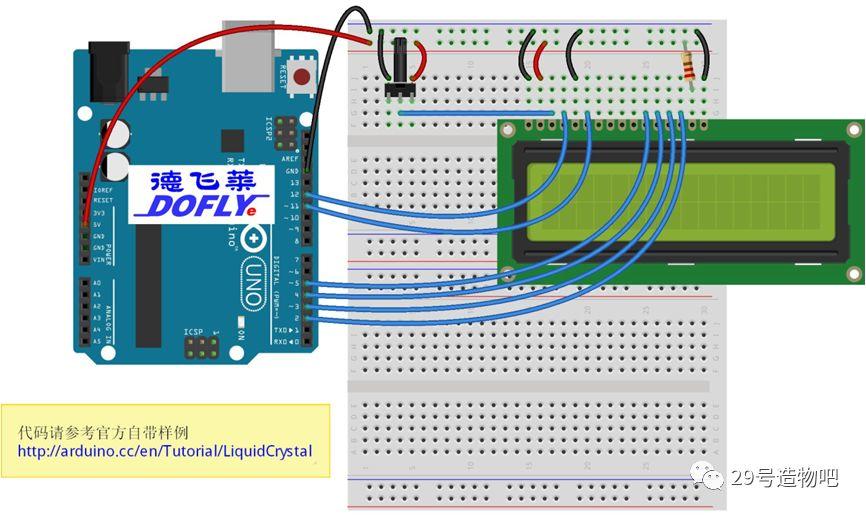

实验连线

【Arduino教程】第二十六讲:LCD1602液晶实验

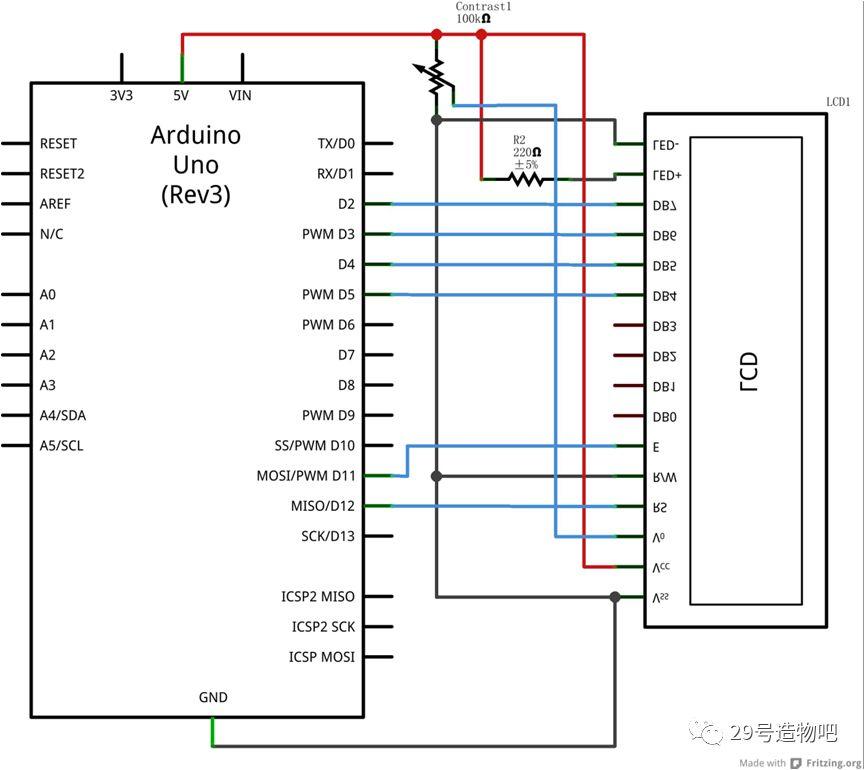

4位接线方式原理图

【Arduino教程】第二十六讲:LCD1602液晶实验

程序代码

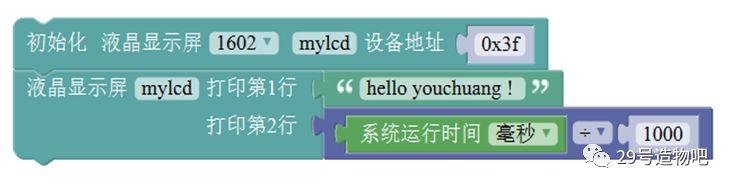

● 米思齐代码

【Arduino教程】第二十六讲:LCD1602液晶实验

● Arduino代码

#include <LiquidCrystal.h>//调用库文件

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);//用到的的IO口

void setup() {

// 设置行列值

lcd.begin(16, 2);//16列,2行。1602 液晶可以显示2 行,每行显示16个字符。

// 打印字符串

lcd.print(“hello,YOUCHUANG!”);//可自行输入想要的显示

}

void loop() {

// 设置光标到第二行第一列

// (注意:1 表示第二行,从0 开始数):

lcd.setCursor(0, 1);

// 打印复位后的运行秒值

lcd.print(millis()/1000);

lcd.print(” Second”);

}



实验结论

上电后1602第一行显示“hello,YOUCHUANG!”,第二行显示一个计时显示,从上电开始计时,每过一秒加一。转动旋钮电位器,可以调整显示字符的亮度。

转自公众号:
29号造物吧
