基于关系型数据库的App Inventor网络应用（8）

第八节 在App Inventor中访问Node-RED服务



手机端的单词本应用将要实现两个目标：

(1) 向数据库插入新记录，即，新增单词；

(2) 根据英文单词查询对应的中文，或查询全部单词。

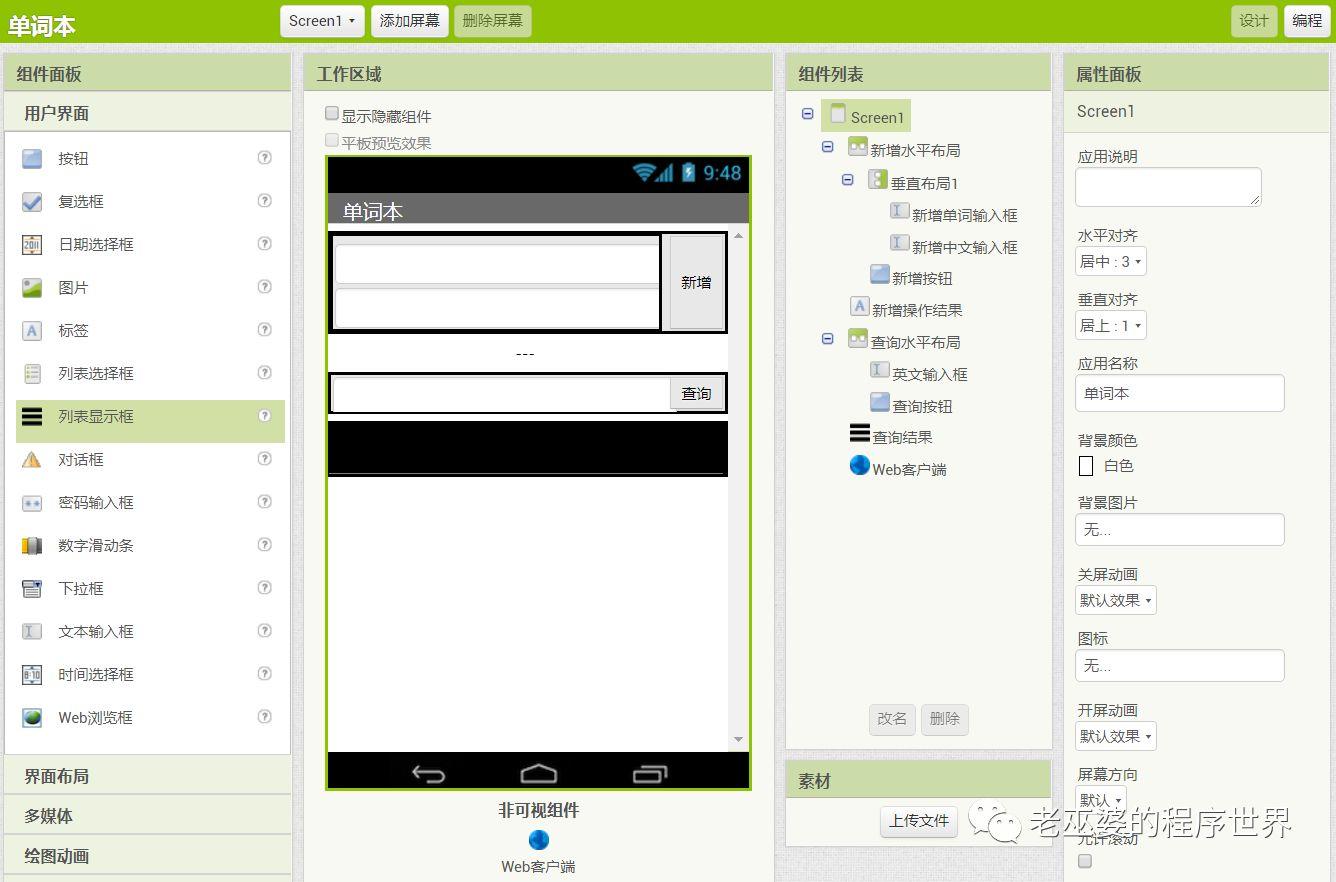

在浏览器中打开App Inventor开发环境，创建一个新项目——单词本，用户界面如图39所示。组件列表中显示了项目中的全部组件，其中的web客户端组件用于访问网络服务。

图39 在App Inventor开发环境中创建新项目——单词本



1.  新增单词

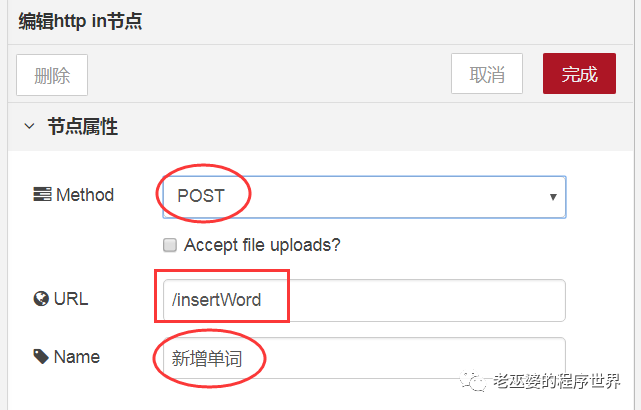

(1) 在Node-RED中新增一个输入节点http，设置其Method为POST，URL为“/insertWord”,设节点标签为新增单词，如图40所示。

图40 编辑输入http节点——新增单词

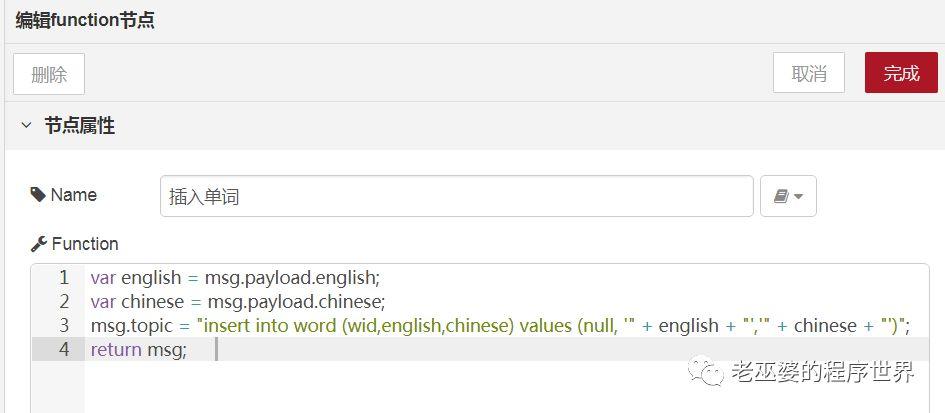

(2) 新增function节点，将下列代码复制粘贴为函数体，如图41所示。

var english = msg.payload.english;

var chinese = msg.payload.chinese;

msg.topic= “insert into word (wid,english,chinese) values (null, ‘” + english+ “‘,’” + chinese + “‘)”;

return msg;



图41 编辑函数节点——插入单词



(3) 新增输出节点http response，编辑该节点，设置请求头及状态码，如图42所示，请求头具体设置见表1。

图42 编辑输出节点httpresponse——返回新增结果



表1 http请求头设置

请求头属性	属性取值
Access-Control-Allow-Origin	*
Access-Control-Allow-Methods	POST,GET
Access-Control-Allow-Headers	X-PINGOTHER, Content-Type
Access-Control-Allow-Credentials	true





(4) 复制数据库节点，并连接上述节点，并点击部署按钮，使新增的程序生效，如图43所示。

图43 部署新增的程序

至此我们完成了服务器端程序的编写，现在回到App Inventor中，编写客户端程序。

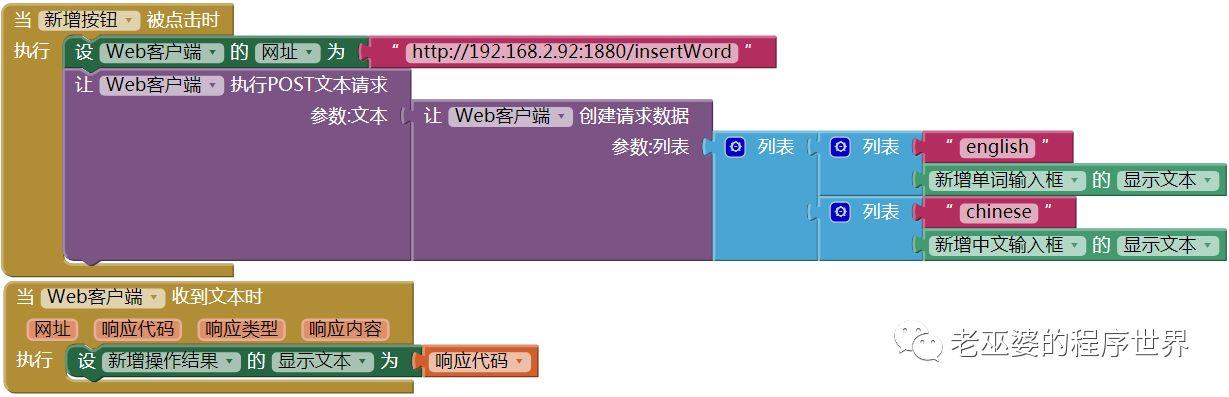

(5) 编写客户端程序：将开发环境切换到编程视图，编写新增按钮的点击事件，代码如图44所示。注意此时的URL地址中，将localhost改为本机的ip地址，否则测试时AI伴侣找不到localhost。

图44 编写新增单词的客户端程序



（6）测试

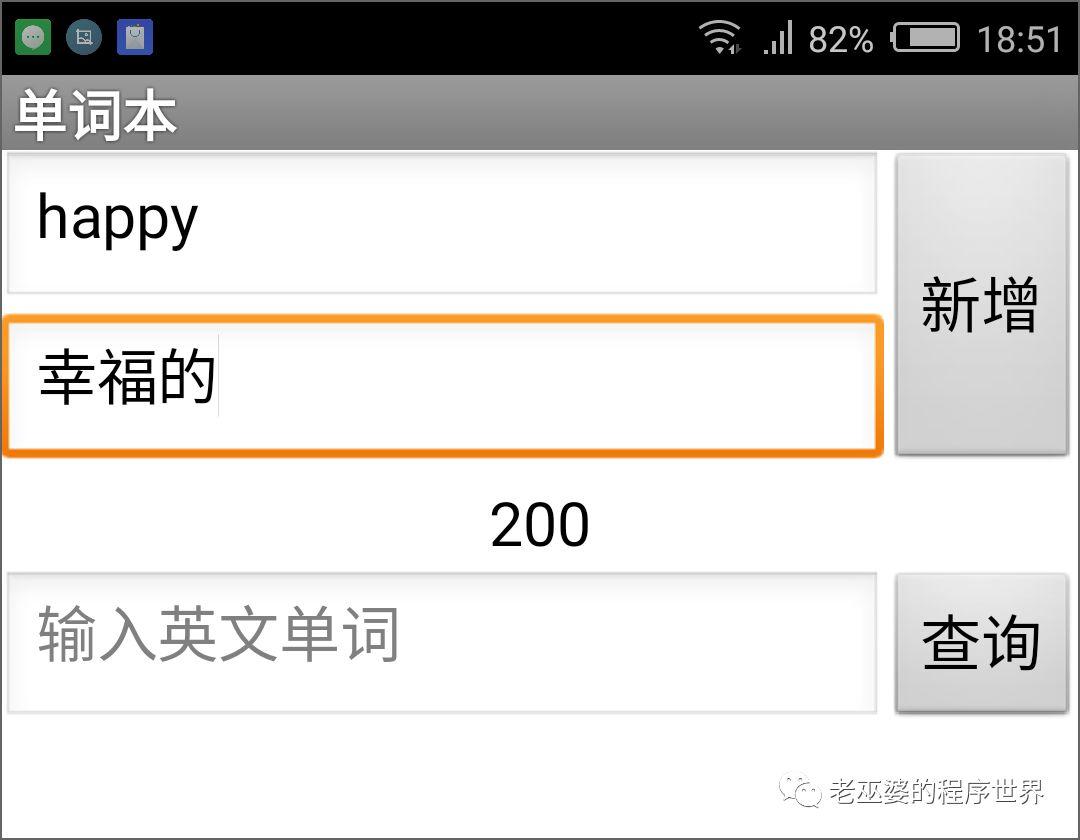

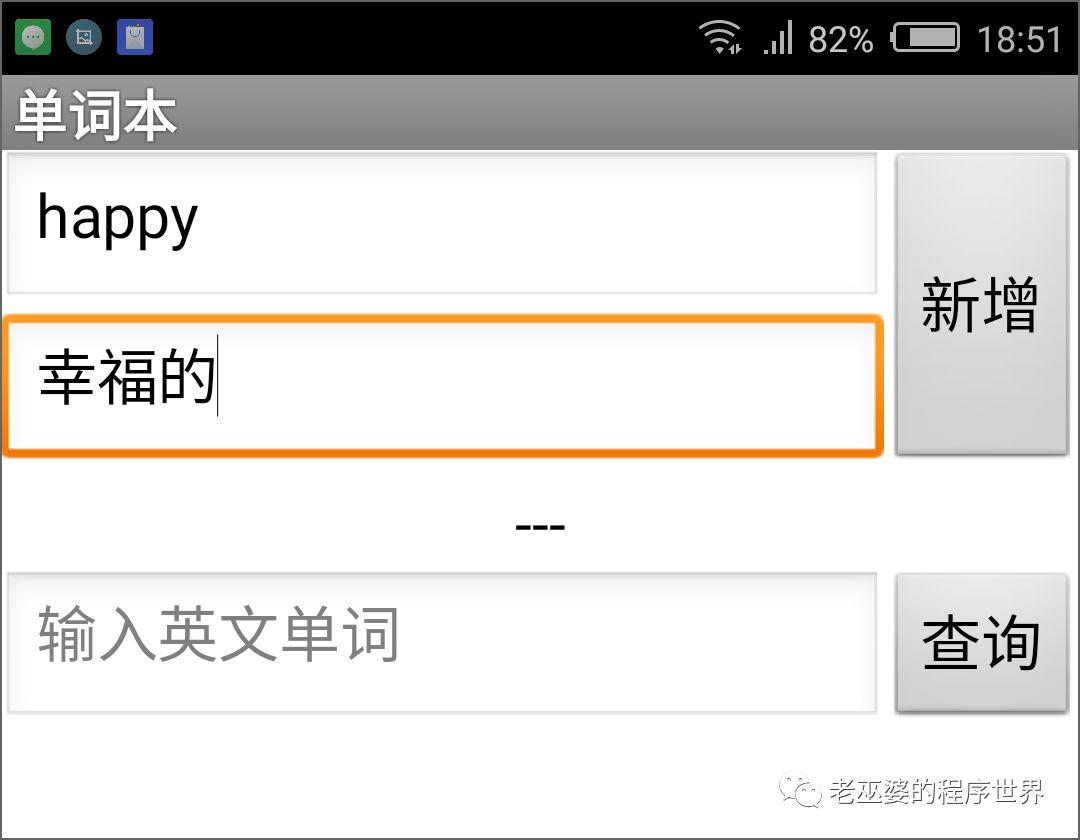

测试结果如图45所示。输入英文单词及中文字，然后点击新增按钮。服务器端返回状态码200，说明插入操作成功。



图45 插入单词的测试结果

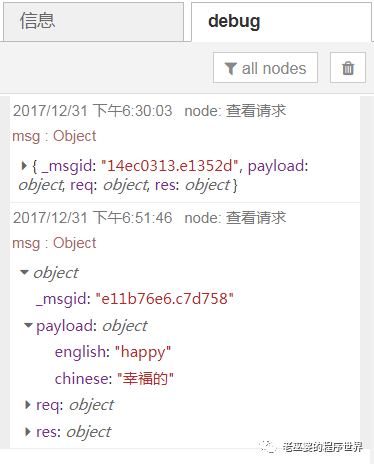

我们还可以从Node-RED的debug窗口中查看刚刚提交的请求，如图46所示。

图46 在Node-RED的debug窗口中查看请求信息



2. 单词查询

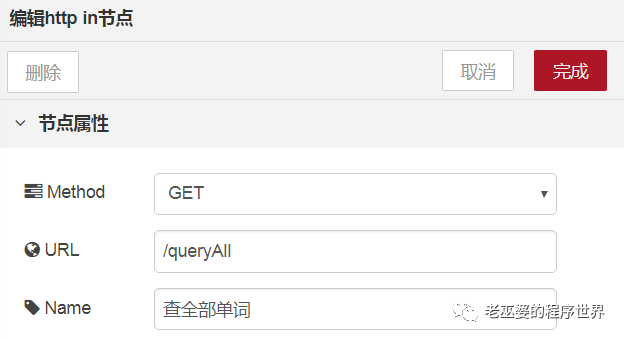

(1) 在Node-RED中添加一个输入http节点，并作如下设置，如图47所示。

图47 编辑查询全部单词的http输入节点

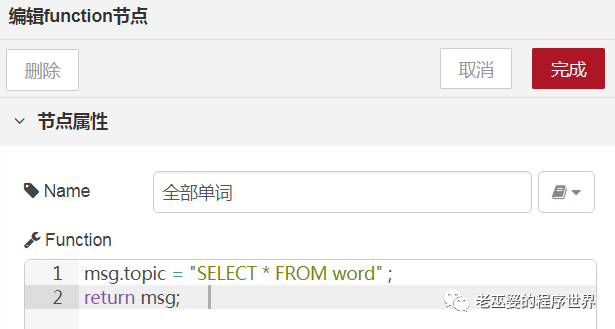

(2) 新增function节点，编写查询全部记录的函数体，如图48所示。

图48 查询全部单词的函数节点



(3) 连接节点并部署程序

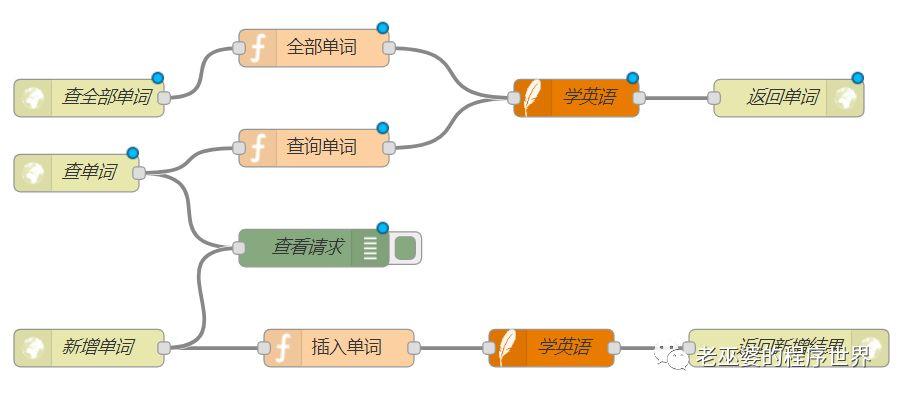

如图49所示，查询全部单词的流与与查单词的流公用一个数据库节点及http response节点。点击部署按钮，使更新后的程序生效。

图49 两个查询流程序公用一个数据库节点



(4) 编写客户端程序

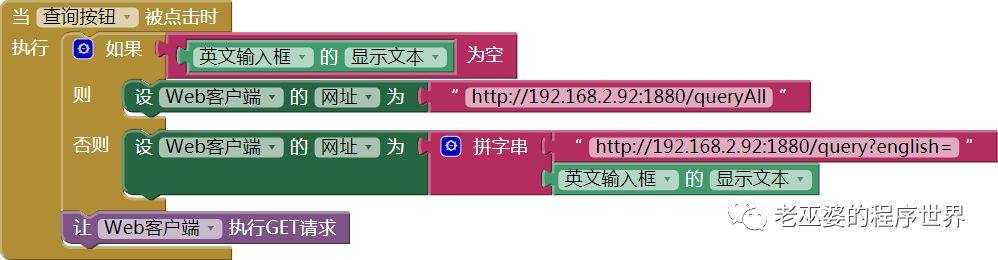

在App Inventor编程视图，编写查询按钮的点击事件，代码如图50所示。注意URL地址为本机的ip地址，当英文输入框为空时，返回全部单词，否则，精确返回查询的单词。

图50 在按钮点击事件中发送web请求

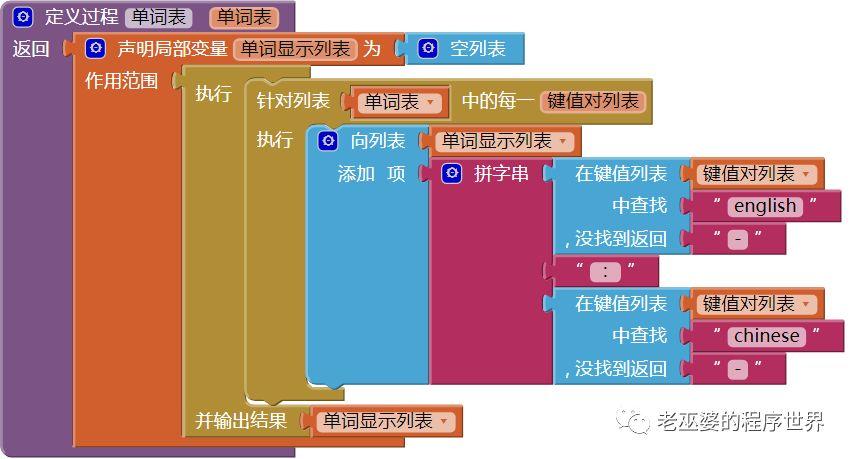

为了处理返回的数据，创建一个有返回值的过程——单词表，代码如图51所示。

图51 创建一个有返回值的过程——单词表



再编写web客户端组件的收到文本事件，代码如图52所示。

图52 显示Web服务返回的结果

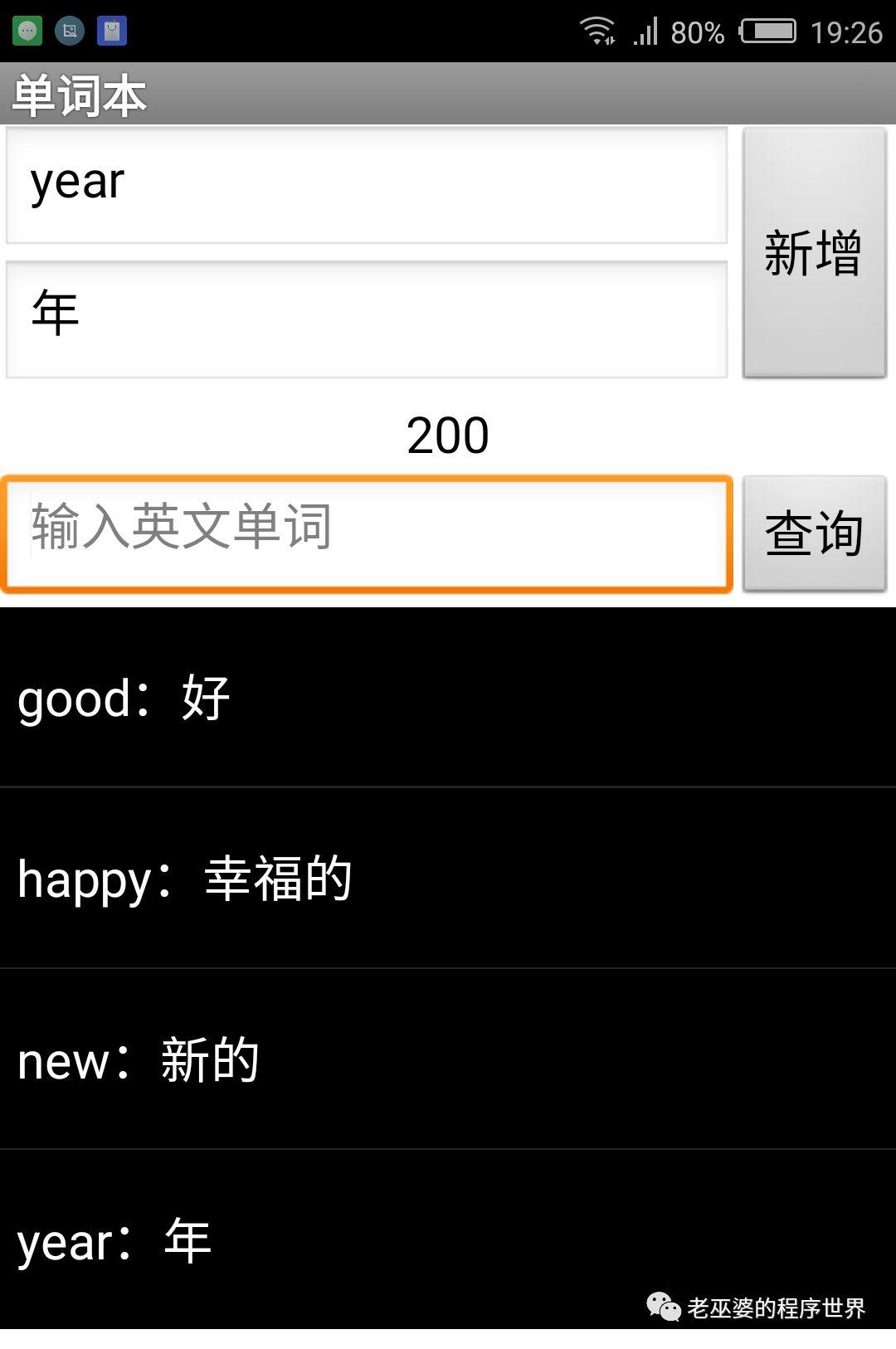

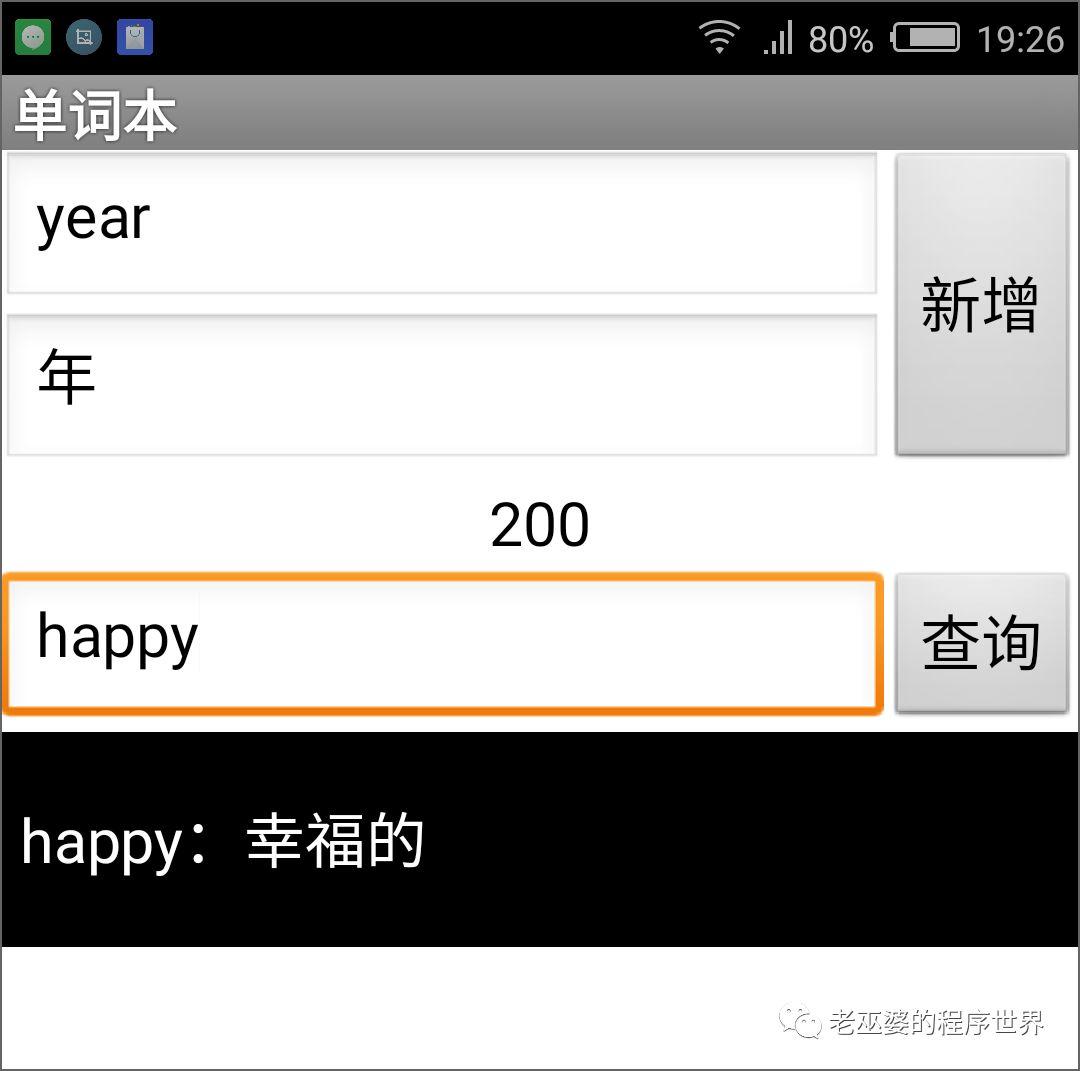

（5）测试：在AI伴侣中对上述代码进行测试，结果如图53所示。



图53 在AI伴侣中测试查询操作

程序写到这里，我们已经实现了最初设定的目标，用App Inventor访问关系型数据库。这个案例从功能上看非常简单，但是在实现技术上跨越了前后端，从后端的数据库服务器、web服务器、web应用服务器，到前端的安卓应用，麻雀虽小，五脏俱全。

文本希望能够起到抛砖引玉的作用，并试探读者对于这类混合应用的关注程度。未来如果这个专题能够获得更多的关注，我们就可以继续探讨更深一步的话题。
